Formát zápisu cyklu



CYCLE95(NPP, MID, FALZ, FALX, FAL, FF1, FF2, FF3, VARI, DT, DAM)



Zobrazený názov parametra	Skratka	Význam
"Název"	NPP	Názov podprogramu, v ktorom je formou NC kódu zapísaná kontúra, z ktorej cyklus preberie geometriu. Podprogram kontúry musí byť umiestnený v danom priečinku obrobku.
"Hl.přísuvu"	MID	Maximálna hĺbka rezu. Tento parameter nesmie byť nulový, pretože nulová hĺbka rezu by znamenala nekonečný počet záberov, čo spôsobí pri spustení simulácie pád softvéru WinNC a stratu neuložených nastavení 3D simulátora.
"Opracování"	VARI	Určuje hlavný smer a spôsob obrábania. Hodnota za nezapisuje, ale vyberá sa z obmedzenej množiny (čísla 1-12) klikaním na symbol výberu z obmedzenej množiny vľavo od poľa zobrazujúceho hodnotu.
"Příd. na dok."	FALZ	Prídavok na dokončenie v osi Z.
"Příd. na dok."	FALX	Prídavok na dokončenie v smere osi X.
"Příd. na dok."	FAL	Prídavok na dokončenie v osiach X a Z.
"Posuv Nahrubo"	FF1	Posuv na otáčku pri hrubovaní plôch mimo odľahčení.
"Pos. zanoření"	FF2	Posuv na otáčku pre zanorenie noža do materiálu.
"Posuv Načisto"	FF3	Posuv na otáčku pri hladení.
"Prodleva"	DT	Časová výdrž pre prerušovaný posuv.
"Délka dráhy"	DAM	Dĺžka dráhy pre prerušovaný rez.
"Dráha oddál."	VRT	Hodnota určuje o koľko sa má nástroj vzdialiť od obrobeného k začiatku ďalšieho záberu. V praxi sa najčastejšie využíva nulová hodnota, aby sa zbytočne nepredlžovali dráhy nástroja a tým aj čas potrebný na výrobu súčiastky.

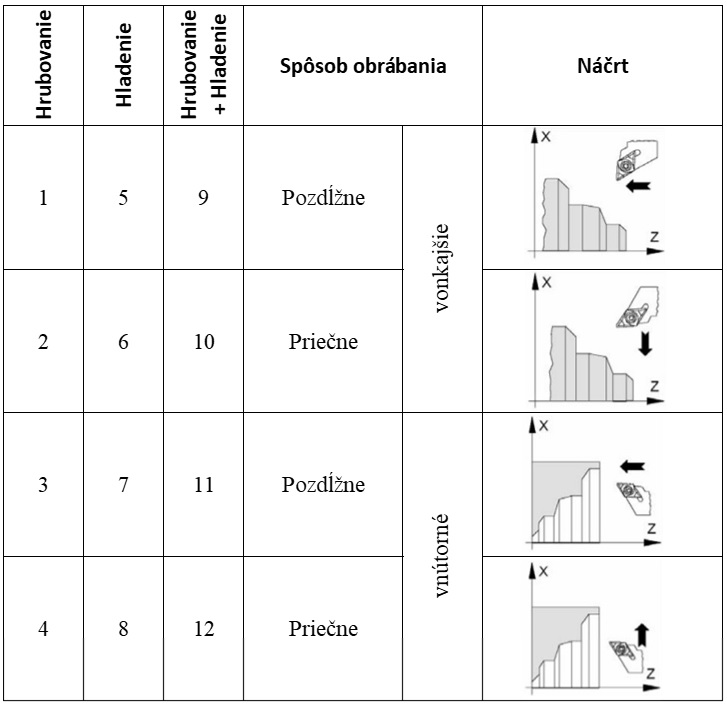

VARI

Pri hrubovaní (VARI 1, 2, 3 a 4) je materiál odoberaní po vrstvách o hrúbke definovanej parametrom MID. Smer úberu materiálu je definovaný parametrom VARI a tvarom geometrie popísanej podprogramom. Kontúra by mala vždy končiť na priemere polotovaru, prípadne väčšom.

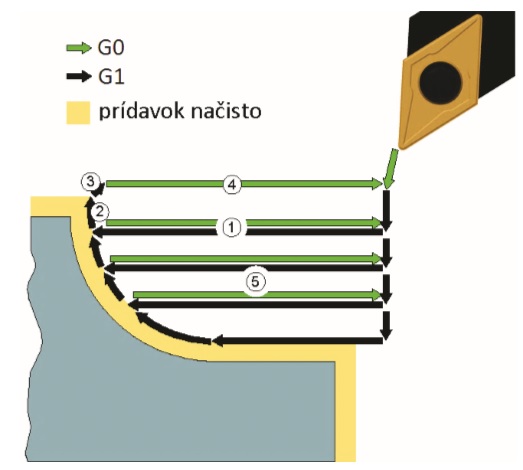

Hrubovanie bez podrezania





Postup obrábania:

- hrubovanie vykonáva cyklus s G1 a posuvom FF1,

- hrubovanie prebieha rovnobežne s osami až po prídavok na obrábanie (1), potom rovnobežne s kontúrou (2),

- po každej hrubovacej trieske dôjde k odskoku v X a v Z o hodnotu VRT (ak je VRT=0 odskok je polomer hrotu + 1mm) (3) a k odjazdu späť s G0 (4),

- tento priebeh sa opakuje dovtedy, kým nie je dosiahnutá celková hĺbka (5), (až po prídavok na obrábanie). Hĺbky prísuvu (hrúbky triesky) sa rozdelia rovnomerne tak, že sú menšie/rovnaké ako naprogramovaný parameter MID.

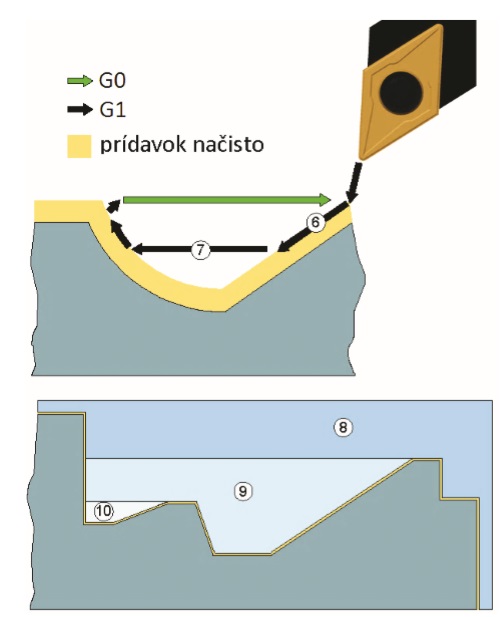

Hrubovanie kontúry s podrezaním







Postup obrábania:

- prísuv do podrezania (6) sa vykonáva rovnobežne s kontúrou s G1/G2/G3 a s posuvom FF2,

- hrubovacie triesky v oblasti podrezania (7) sa vykonáva rovnobežne s osami s G1 a s posuvom FF1,

- Poradie hrubovacích úkonov:

- hrubovanie bez podrezania (8), hrubovanie 1. podrezania (9), hrubovanie 2. podrezania (10).



Obrábanie načisto:

- na počiatočný bod kontúry nabehne nástroj súčasne v obidvoch osiach,

- obrábanie načisto sa vykonáva pozdĺž kontúry s G1/G2/G3 a s posuvom FF3,

- spätný pohyb sa vykonáva s G0.





 Cyklus 95 - VARI 9





Cyklus 95 - VARI 11
