Nastavenie nástrojov a ich korekcií v riadiacom systéme

Pre výrobu na reálnom CNC stroji nestačí len upnúť nástroje do držiakov alebo vložiť do zásobníka. Pre správny chod programu je potrebné určiť ich typ, korekcie a zaniesť ich do programu. Pri výrobe obrobku sú pohyby nástroja riadené v závislosti na geometrii príslušného nástroja tak, aby s každým použitým nástrojom bolo možné naprogramovanú kontúru vyrobiť. Aby mohol riadiaci systém vypočítať dráhu nástroja, musia byť jeho parametre uložené v pamäti korekčných parametrov nástrojov v riadiacom systéme. Prostredníctvom NC programu je vyvolávaný potrebný nástroj (T ...) a k nemu patriaci blok korekčných parametrov nástroja (D ...).

Korekcie rádiusu nástroja

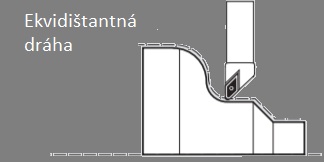

Kontúra a dráha nástroja nie sú identické. Stred hrotu nástroja sa musí pohybovať po ekvidištantnej dráhe vedľa kontúry. Za tým účelom potrebuje riadiaci systém údaje o tvare nástroja (rádius) z pamäte korekčných parametrov nástroja. V závislosti na rádiuse a na smere obrábania sa v priebehu spracovania programu posunie naprogramovaná dráha stredu nástroja tak, aby sa hrot nástroja pohyboval presne pozdĺž požadovanej kontúry.

Pamäť korekčných parametrov nástrojov

V pamäti korekčných parametrov nástrojov v riadiacom systéme musia byť pre každý hrot nástroja k dispozícii nasledovné údaje:

• Typ nástroja
• Poloha hrotu
• Geometrické parametre nástroja (dĺžka, rádius)

Tieto dáta sa zadávajú ako parametre nástroja. To, ktoré parametre sú pre daný nástroj potrebné, závisí od typu tohto nástroja. Do nepotrebných parametrov nástroja je nutné dosadiť nulu (čo zodpovedá preddefinovanému systémovému nastaveniu).

Typy nástrojov

Nástroje sú rozdelené podľa typov. Každému typu nástroja je priradené 3-miestne číslo. Prvá číslica priraďuje typ nástroja v závislosti na použitej technológií do nasledujícich skupín:

Sústružnícke nástroje

Vŕtacie nástroje
