Podporné konštrukcie a orientácia dielov

Spoločnou vlastnosťou výtlačkov FFF sú previsy. Vyskytujú sa previsy keď je potlačená vrstva materiálu podporená iba čiastočne vrstva dole. Uhlové steny alebo zakrivené povrchy sú príkladmi previsov. Keď je objekt tlačený s previsom 45 ° alebo menej (vo vzťahu k horizontále) sa môže prehýbať a vyžaduje podporný materiál, aby držal na mieste.

Podpora umožňuje previsnuté funkcie, ktoré sú pod hranicou 45 ° aby sa vytlačili presne. Nevýhodou podpory je to, že musí byť odstránená a môže to mať nepriaznivý vplyv na povrchu dielu. Toto môže zmierniť použitie rozpustnej podpory. Umiestnenie a množstvo podpory, ktorú tlač vyžaduje, je silne závislá na orientácii dielu.

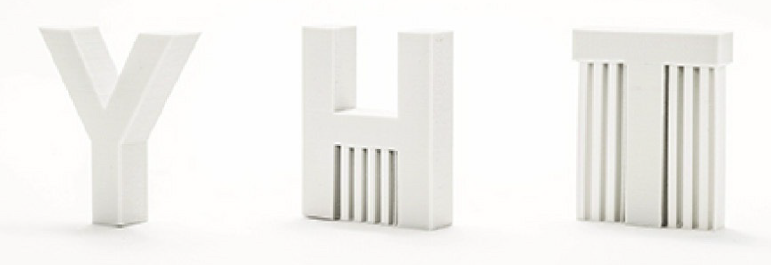

Ako tlačiť písmená Y, H a T pomocou technológie FFF ktoré su znázornené na obrázku.

Ramená písmena Y je možné tlačiť bez podpory. Rovnomerné aj keď sú ramená Y natiahnuté, pretože sa tiahnu pod 45 °(alebo viac) nevyžadujú podporu.

Písmeno H je trochu komplikovanejšie, ale ak je stredový mostík menší ako 10 mm, dá sa tlačiť bez podpory alebo prehnutia.
Vyžaduje sa podpora nad 10 mm. Pre tento príklad stred mostík má viac ako 10 mm a je potrebná podpora.

Písmeno T vyžaduje podporu pre jeho ramená. Neexistuje nič,ako by sa dáli vytlačiť jeho bočne ramená bez toho, aby sa tieto časti nepokazili. V niektorých prípadoch krátke konzolové
časti je možné zahrnúť bez podpory, musia však byť menej ako 3 mm.

Pre niektoré geometrie nie je potrebná podpora po celej dĺžke povrchu. To sa zvyčajne najviac hodí na zakrivené povrchy (ako zmeny uhla po celej dĺžke povrchu). Selektívnym umiestnením podpory iba tam, kde je to potrebné, dokážeme znížiť náklady a čas potrebný na dokončenie tlač je možné zmenšiť.

Typy podpery

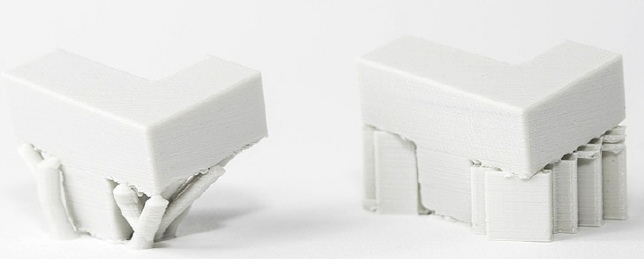

Podpory môžu mať 3 rôzne štýly: rozpustný, harmonikovy a stromovitý, viď obrázok. FDM tlačiarne s dvoma tlačovými hlavami sú schopné tlačiť podperu aj materiál zároveň. Ak použijeme tento druh tlače je výhodné, aby podperný material bol tak zvolený, že je možné ho rozpustiť vo vode alebo v chemickom roztoku. Výhodou je, že odstránenie podpory je oveľa jednoduchšie a povrch tlačeného modelu bude hladší. Rozpustiteľná podpera zvýši náklady na výrobok kvôli pridanej hodnote nákladu na jej odstranenie. Najbežnejšie kombinácie rozpustného materiálu/stavebného materiálu sú PLA s PVA (rozpustený v teplej vode).

Najbežnejšou oporou pre jednohlavé tlačiarné je harmonikový štýl. Je vhodný pre väčšinu výtlačkov kvôli jeho jednoduchej geometrii. Harmoniková podpora vyžaduje viac materiálu ako stromová podpora, a preto zvyšuje náklady na tlač. Stromová podpora je menej populárna, ale niektoré tlačiarne ju uprednostňujú. Výhodou stromovej podpory je, že má menší kontakt s potlačou, čo môže mať za následok lepšiu povrchovú úpravu. Nevýhoda stromu podpora spočíva v tom, že ponúka menšiu stabilitu, a preto je často nevhodná na použitie pre komplexné výtlačky, ktoré veľmi závisia od podpory. Rozpustiteľná voľba vždy poskytuje vynikajúcu povrchovú úpravu, ale zvyšuje náklady na stavbu a čas.

Programy na krájanie vygenerujú podporu pre tlač na základe orientácie súčiastky.Základné obmedzenie podpory (ak nie je rozpustné) je nepriaznivý vplyv na povrch výtlačku.Najčastiejšie sa bude všeobecne uprednostňovať presnosť, akú má mať výtlačok, nad tým, ako obmedziť množstvo podpory, ktorú si zostavenie vyžaduje. Zatiaľ čo zníženie množstva podpery zníži náklady, môže to ovpliniť kvalitu tlače a výsledny výtlačok môže byť nepodarok.
