Montáž skľučovadla

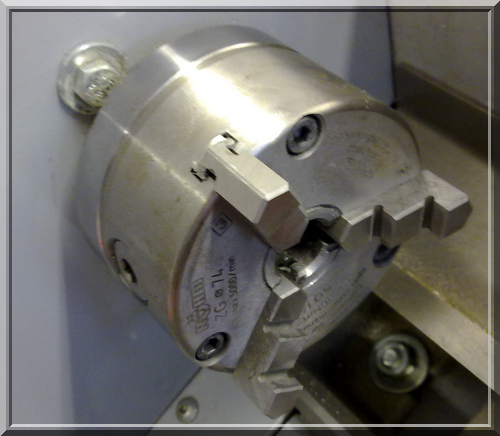

Obr. č.8-9 (skľučovadlo)

Montáž skľučovadla

Pozor:
Skľučovadlo je možné namontovať len počas stroja v pokoji. Pre montáž skľučovadla používať skrutky M5x12 podľa DIN 912, môžú sa montovať aj pomocou skrutiek N5x35. S dlhšími skrutkami skľučovadlo nemusí priliehať na vretená, v prípade príliš krátkeby sa mohli tieto skrutky vytrhnúť.

Vreteno(1) a otvory v prírube(2) musia byť bez nečistôt.
Pre upevnenie vretena s prírubou(2) sa používajú 3 skrutky s valcovou hlavou M5x12(3).
Skľučovadlo(4) sa montuje so skrutkami s imbusovou hlavičkou M5x35(5) na prírubu(4).

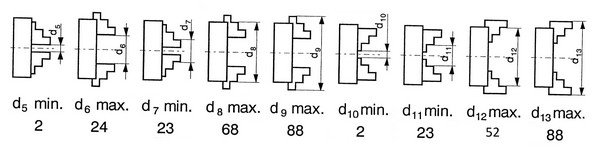

Upínacie rozsah
Maximálny prípustný upínací rozsah nesmie byť prekročený.

Ich prekročenie môže viesť k lomu čeľuste
Čeľusť nikdy nesmie byť väčšia ako 7 mm, pretože inak hrozí riziko lomu čeľuste Po upínanie

obrobkov vzlietnuť kľúč skľučovadla

Čeľuste skľučovadla sú vyrobené z nástrojovej ocele.

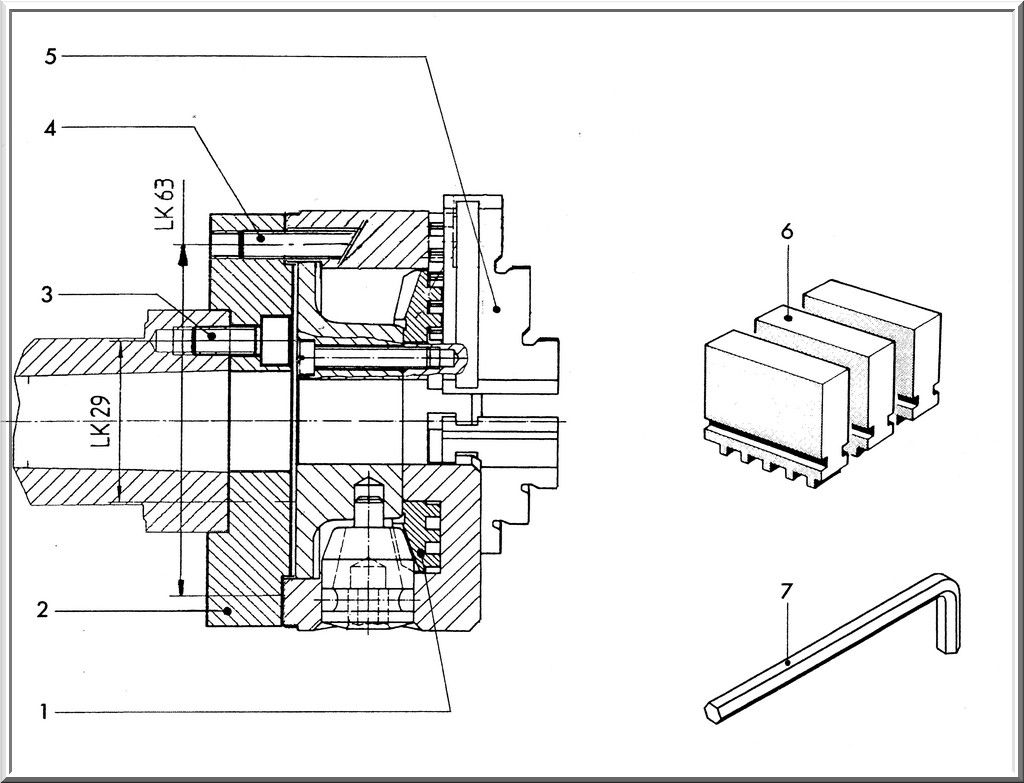

Obr. č.10 (montážna súpiska)

1	Držiak
2	Príruba
3	Skrutka M5x12 DIN912-6.9
4	Skrutka M5x35 DIN912-6.9
5	Reverzibilné čeľuste
6	Soft čeľuste
7	Imbusový kľúč SW6 DIN911
