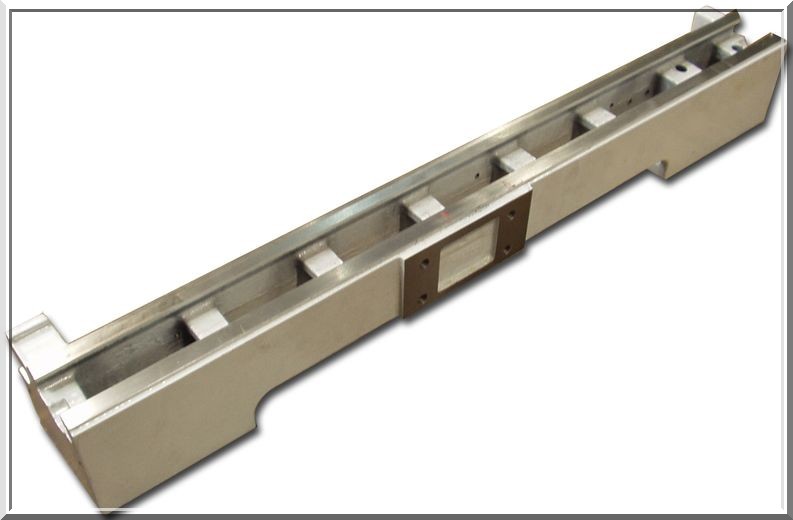

Obr. č.15 (prizmatické a ploché vedenie) |
Na lôžku sústruhu sú uložené všetky hlavné časti stroja. Tieto vedenia majú väčšinou prizmatický (strechovitý) tvar, ale môžu byť aj kombinované s plochými (náš prípad). Lôžka strojov klasickej konštrukcie majú vodiace plochy vo vodorovnej rovine. Aby bolo možné sústružiť aj súčiastky väčších priemerov. Niektoré lôžka hrotových sústruhov sú konštruované tak, že majú v časti blízko vreteníka tzv. prelomenie, do ktorého obrobok vstupuje. Toto prelomenie sa zakrýva vyberateľným mostíkom. | ||||
 |
 |
||||
|
|
|
|

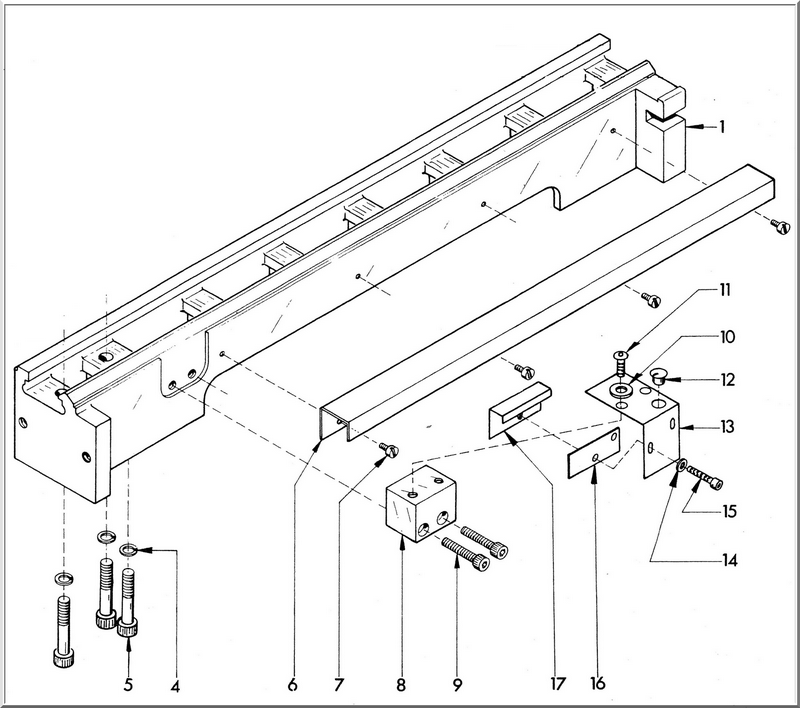

1 |
Lôžko sústruhu |
11 |
Lícovaná skrutka M5x8-10.9 |
|
4 |
Pružná podložka B8 DIN912 |
12 |
Uzávierka |
|
5 |
Skrutka M8x40 DIN912 |
13 |
Pravouhlá konzola |
|
6 |
Ochranný kryt |
14 |
Podložka A4,3 DIN9021 |
|
7 |
Zápustková skrutka M4x8 DIN912-6.9 |
15 |
Skrutka M3x20 DIN912-A2P |
|
8 |
Konzola |
16 |
Distančný krúžok |
|
9 |
Skrutka M5x30 DIN912-6.9 |
17 |
Krycia doska |
|
10 |
Podložka B5,3 DIN125 |
