Dĺžková korekcia nástroja

Dĺžkovou korekciou nástroja rozumieme vzdialenosť reznej hrany nástroja po vzťažný bod „M“. Pre každý nástroj sa táto vzdialenosť uloží ako parameter H do registra posunutia nástrojov v režime OFFSET. Číslo korekcie je ľubovoľne voliteľné (max. 32), musí sa s ním ale počítať pre korekciu nástroja v programe súčiastky. Najčastejšie použitie je vyvolanie korekcie pri výmene nástroja. V programe sa dĺžková korekcia nástroja vyvolá príkazom G 43 (kladná) alebo G 44 (záporná), napríklad G 43 H1.

Upozornenie: pozície pre korekcie sú rozlíšené iba číselne. Musíme si sami určiť systém rozlíšenia, ktoré korekcie sú dĺžkové a ktoré polomerové.

Polomerové korekcie nástroja.

Polomerovou korekciou rozumieme posunutie nástroja o jeho polomer pri obrábaní kontúry. Túto korekciu je nutné určiť v registri posunutia nástroja v režime OFFSET  vtedy, ak programujeme korekciu na polomer nástroja G 41, alebo G 42. Systém si potom berie polomer nástroja z tohto registra na adrese H, napríklad. G 41, H 11

Optický nástroj pre korekcie

Pomocou optického prístroja sa nastavuje vzdialenosť známej skúšobnej vzorky so známym priemerom a dĺžkou.

Zloženie:

• Trubica (1) s 10x zväčšujúcim indexom s úchytným ramenom (2)

• Zarovnávací prvok (4) s unášačom (5) pre nastavenie výšky nástroja

• Základňa (6) so stĺpikom (3) a upínaciou doskou (7)

• Referenčný nástroj (8)

Montáž opticého prístroja

Montáž a manipulácia na stroji môže prebiehať iba s vypnutým počítačom a strojom.

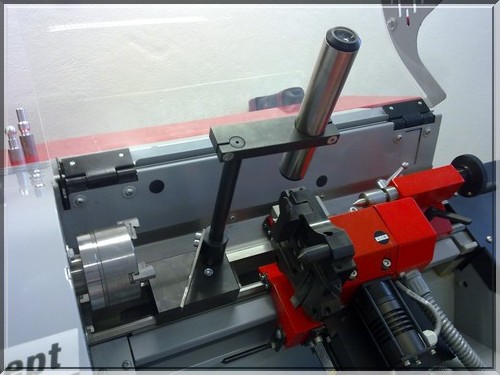

Optický prístroj a jeho základňu (9) treba umiestniť medzi vreteno a nástrojovú vežičku na lôžko stroja (11) a dotiahnúť šesťhrannou SW5 skrutkou (10), treba si uvedomiť, že upínacia doska zaberá na spodnej časti suportu.

Nastavenie vyrovnávacej výšky

Uvoľnením oboch vnútorných šesťhranných skrutiek (2) možno regulovať výšku pomocou vyrovnávacieho elementu (1).

Akonáhle je upravená vyrovnávacia výška, slúži ako nastavenie všetkých nástrojov ku špičke.

Nastavenie optickej trubice

• Upnúť referenčný nástroj (5) do jednej z dier revolvera (6)

• Trubica sa povoľuje (3) imbusovým kľúčom SW3 (4) takým spôsobom, že presný obraz špičky referenčného nástroja možno vidieť pri pohľade skrz

• Vzdialenosť medzi špičkou referenčného nástroja a spodného okraju trubice je cca. 80mm

otočením trubice a zameraním v kríži je zemeraný v osiach X a Z
