Parametre:

  Priemer vnútorného kúžeľa...................22 mm

   Maximálne vysunutie pinoly....................35 mm

   Dĺžka na jedno otočenie.........1 mm



Koník podopiera voľný koniec dlhých súčiastok a upevňuje sa na vnútornom vedení lôžka. Poloha hrotu koníka oproti obroku sa nastavuje vysúvaním pinoly z telesa koníka. Pinola má v prednej časti kúžeľovitý otvor na upnutie hrotu. Koník možno v menšom rozsahu nastaviť aj priečne na sústruženie dlhých kužeľov.

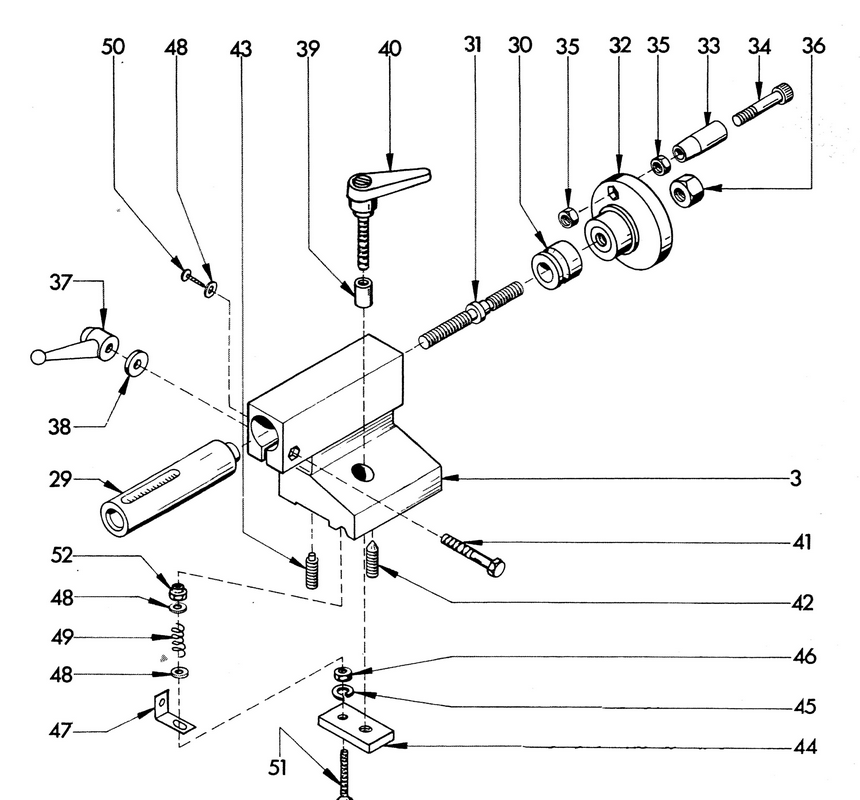

 Obr. č.11 (montážna súpiska koníka)





3

Hlavné teleso

41

Skrutka M6x35 DIN931-5.6

29

Pinola

42

Skrutka M6x20 DIN914-45H

30

Ložisko

43

Skrutka M6x20 DIN915 DRIL

31

Skrutkovica

44

Upínacia doska

32

Ručné koleso

45

Pružná podložka

33

Rukoväť

46

6-hranná matica M4 DIN934-5

34

Skrutka M5x45 DIN912-6.9

47

Pravouhlý pliešok

35

6-hranná matica M5 DIN934-5

48

Podložka A4,3 DIN125-ST

36

Posuvná matica M8 DIN917-5

49

 Pružina D-074C

37

Otočá páčka

50

Skrutka do plechu 3,5x9,5C DIN7981

38

Podložka

51

Zápustková skrutka M4x30 DIN963

39

Krúžok

52

Poistná matica NM4 DIN980

40

Upínacia páčka
