Obr. č.24-28 (nástrojová hlava - revolver)

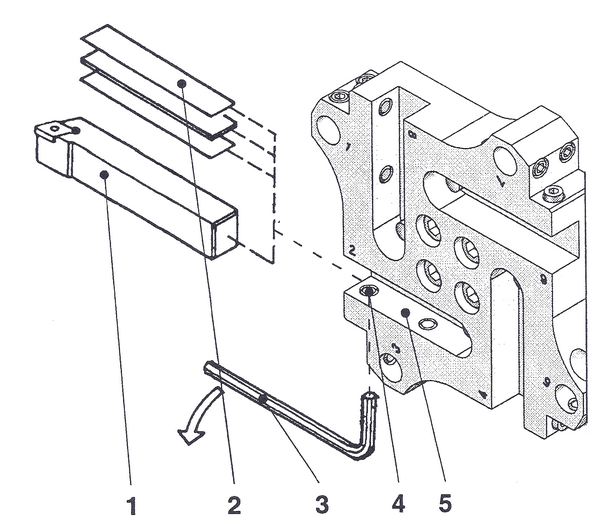

Vonkajšie obrábacie nástroje:

Maximálne 4 vonkajšie obrábacie nástroje možno upnúť do revolvera.

Obr. č.29 (upínanie vonkajších nástrojov)

  • Možnosť nastavenia požadovanej polohy nástroja.

  • Vložením nástroja (1) do otvoru (5) možno nastaviť projekciu. Projekcia by mala byť cca. 13.5 mm s rozdielom nástrojov 22mm.

  • Nastavenie nástroj do centra výšky dosiahneme vložením doštičiek (2).

  • Nástroj je upíname dotiahnutím dvoch skrutiek (4) s imbusovým kľúčom SW 3 (3)

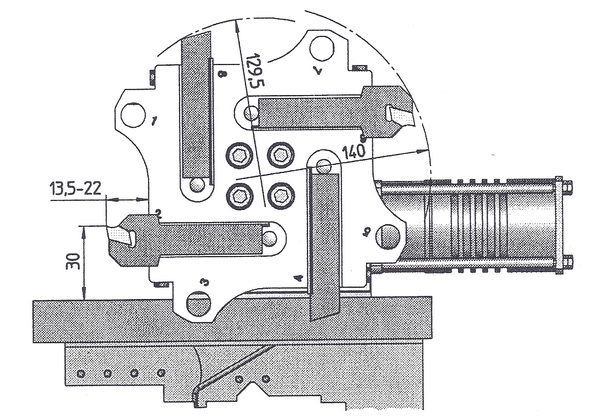

Obr. č.30 (geometria vonkajších nástrojov)

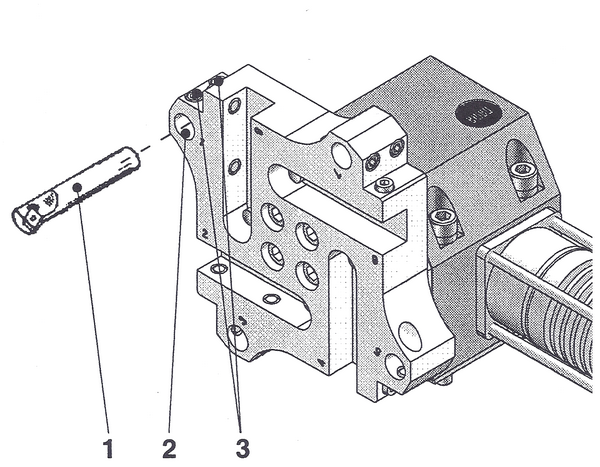

Vnútorné obrábacie nástroje:


 Možno upnúť maximálne 4 vnútorné obrábacie nástroje priemeru max. 10mm.

  • Vnútorné nástroje (1) sa vkladajú do otvoru revolvera (2) priemeru 10 mm

  • Nástroj (1) treba natočiť takým spôsobom, aby hrana špičky bola presne na úrovni rotačnej osi

  • Nástroj (1) doťahujeme skrutkami (3) pomocou imbusového kľúča SW3

Obr. č.31 (vnútorné nástroje)

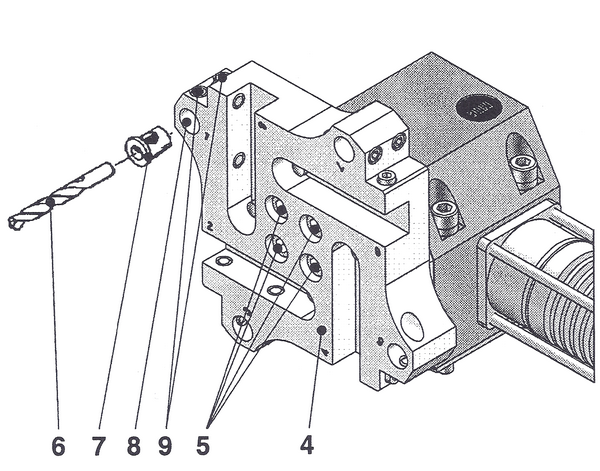

Vŕtaky

  • Upínacie púzdro (7) zodpovedá vnútornému priemeru vŕtaku (6)

  • Vŕtak (6) sa vkladá s upínacou objímkou (7) do otvoru revolvera (8)

  • Vŕtacia svorka a upínacie púzdro sa doťahuje pomocou dvoch skrutiek (9) s imbusovým kľúčom SW3

Obr. č.32 (upínanie vnútorných nástrojov)

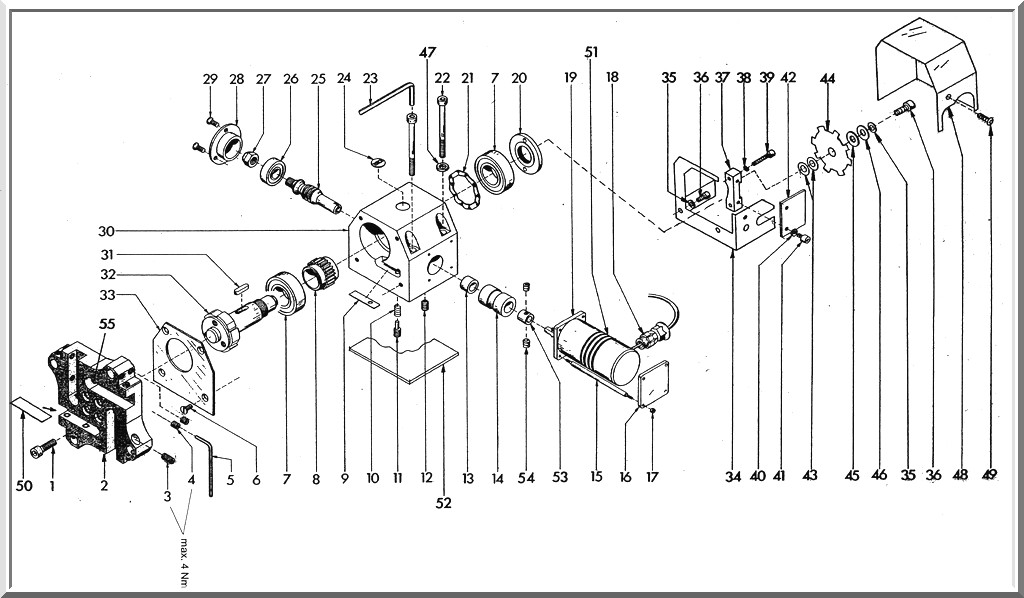

Obr. č.33 (montážna súpiska nástrojovej hlavy)

tu stiahnúť: zoznam komponentov
