Zakladne informacie


			Tento CNC sústruh je ideálnym riešením pre vzdelávanie študentov v oblasti ďalšieho vzdelania od rakúskej firmy Emco Maier so sídlom v Halleine. Ide o univerzálny číslicovo riadený programovateľný školský sústruh, ktorý sa nachádza na katedre Automatizácie a výrobných systémov v učebni číslo P25. S ohľadom na nízky výkon hlavného pohonu je možné na stroji sústružiť iba ľahkoobrábateľné druhy materiálov ako zliatiny hliníka, hlavne dural, zliatiny medi - mosadz a bronz, plastické hmoty(novodur, polyamid atď), drevné materiály a pod. Sústruh nie je konštruovaný na hromadnú ani kusovú výrobu, a taktiež nie na obrábanie ocele a materiály s vyššou pevnosťou. Jeho úloha v oblasti vzdelávania je definovaná taktiež výmenným ovládacím riadením, ktoré je možné prepnúť pre rôzne druhy ako napríklad FANUC 21, SINUMERIK 810/840D, SINUMERIK 810T,820T alebo EMCOTRONIC M02, ktoré sú riadené CNC(Computer numerical control) riadiacim systémom a ovládané klávesnicou... Concept Turn 55 môže byť integrovaný aj do FMS (poskytuje integrované systémy riadenia pracoviska ako napríklad manipulácia) a CIM systémy (poskytuje integráciu tradičnej výrobnej a inžinierskej technológie s počítačovou technológiou ,ktorá umožňuje automatizáciu všetkých činností od tvorby výrobku až po jeho expedíciu). Riadením pomocou DNC(Priame číslicové riadenie) umožňuje programu byť spustený priamo z hlavného počítača.

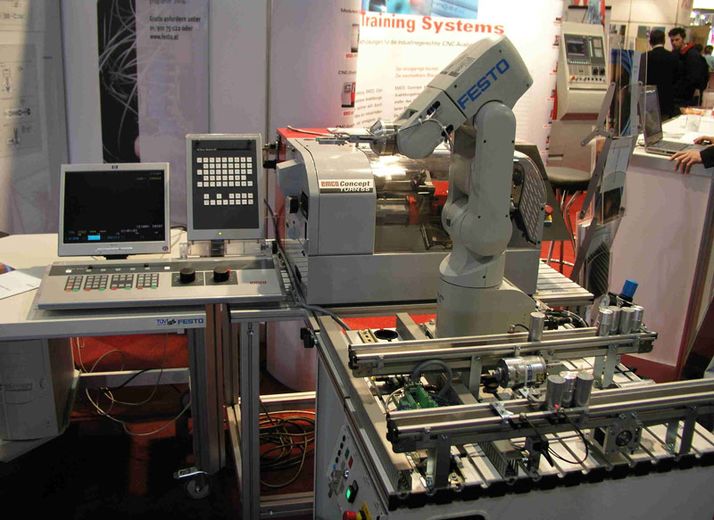

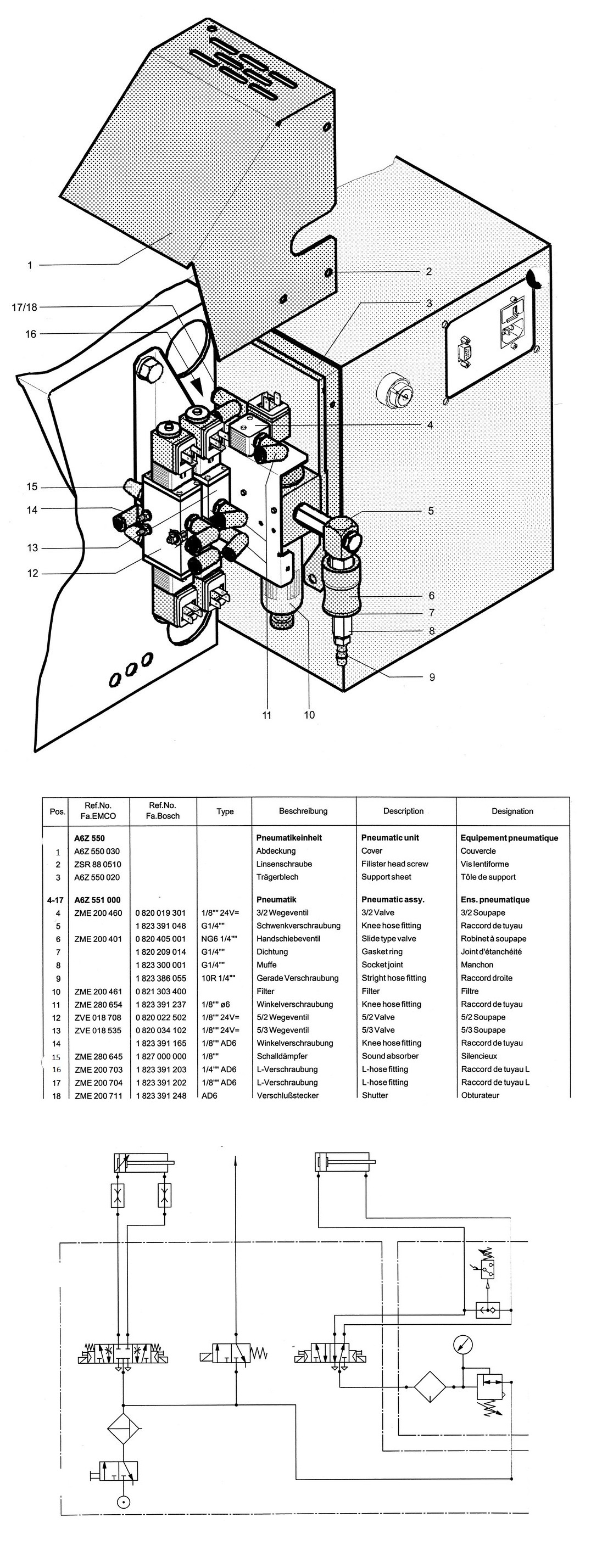

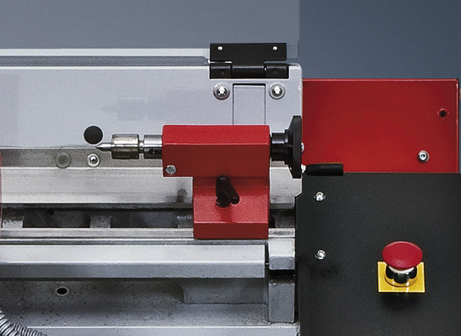

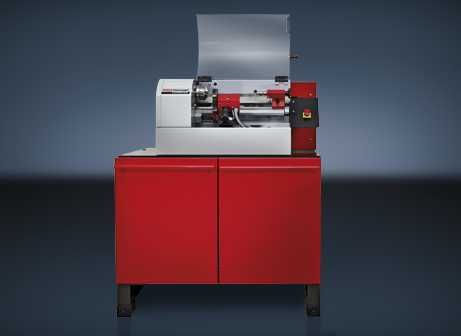

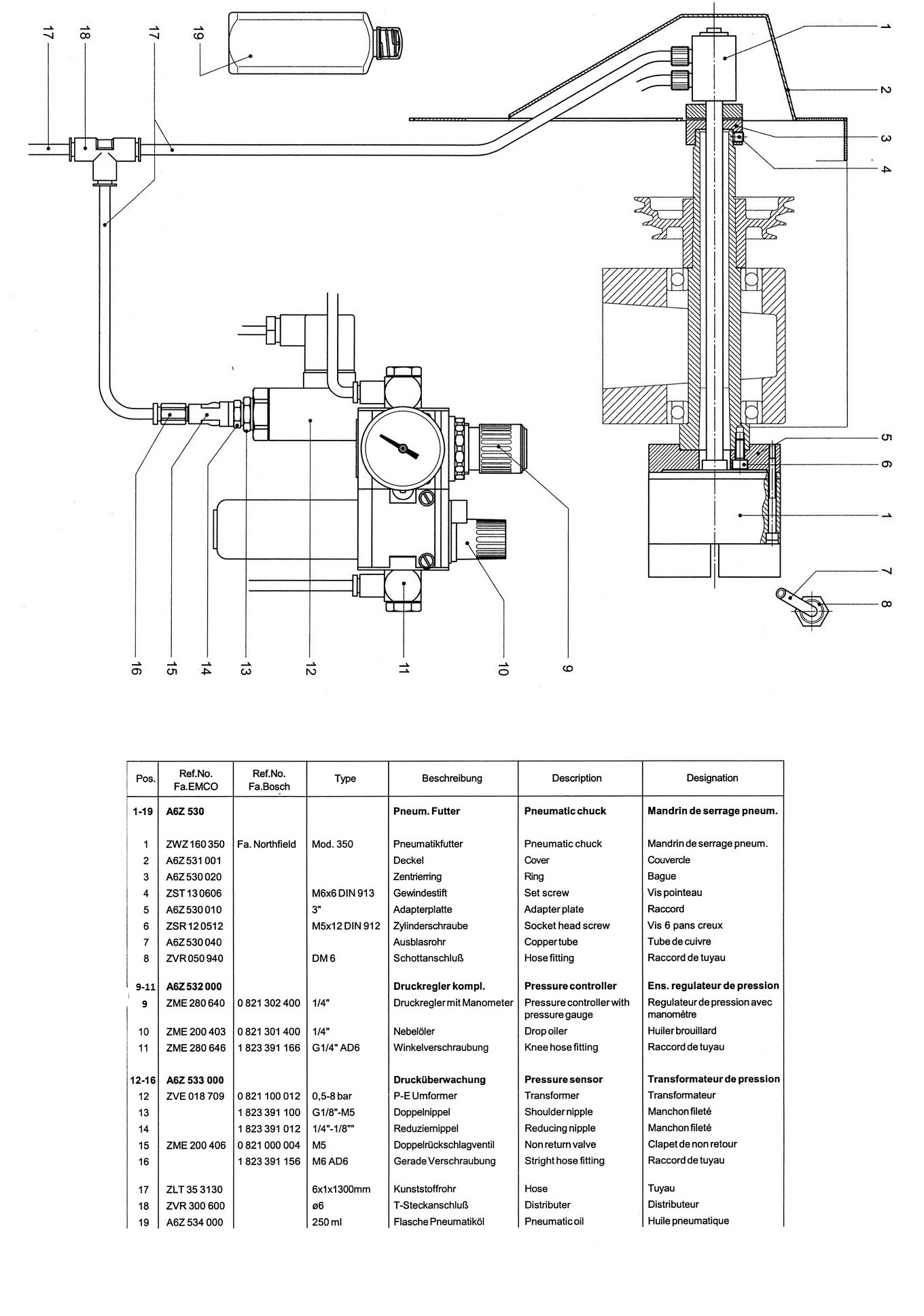

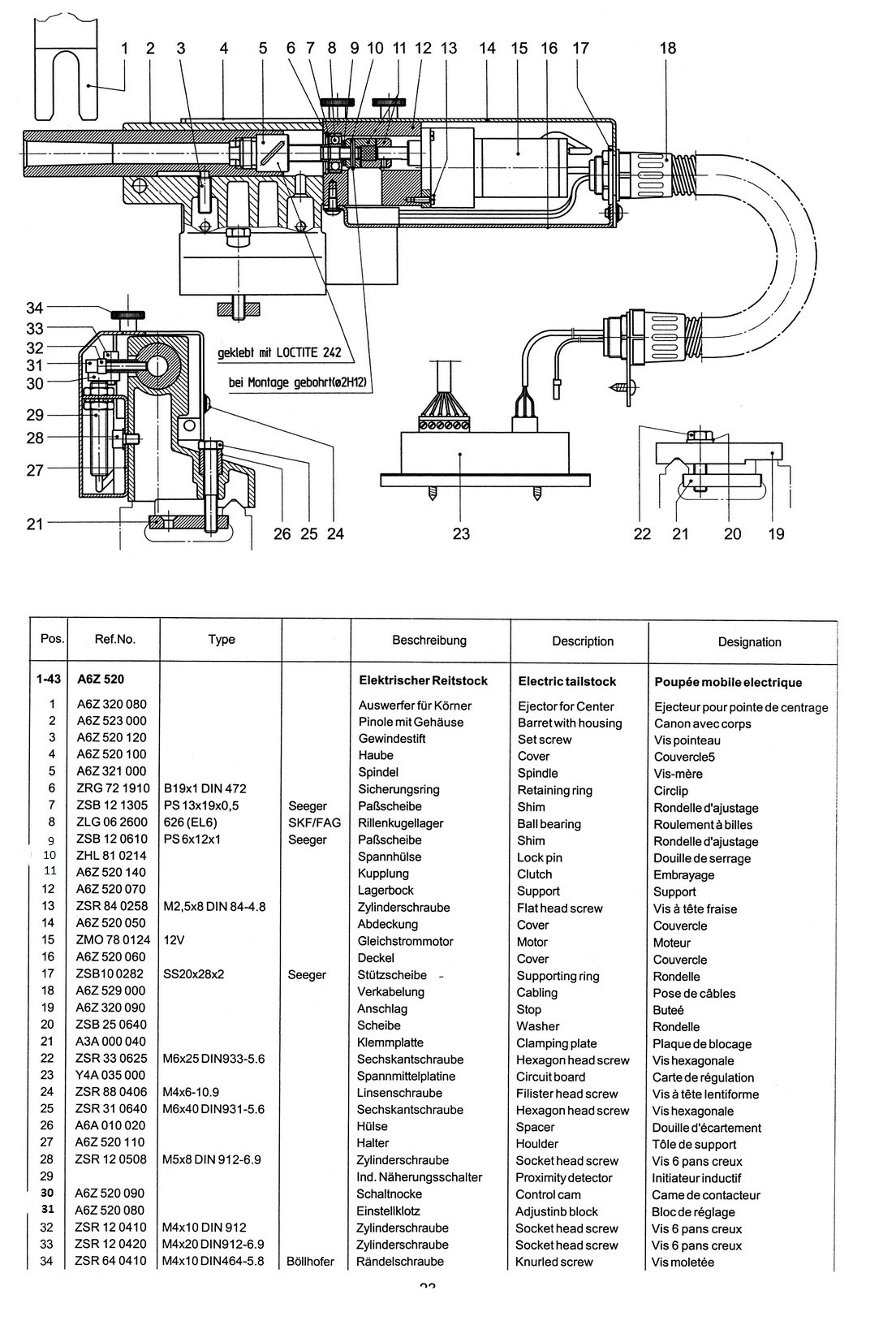

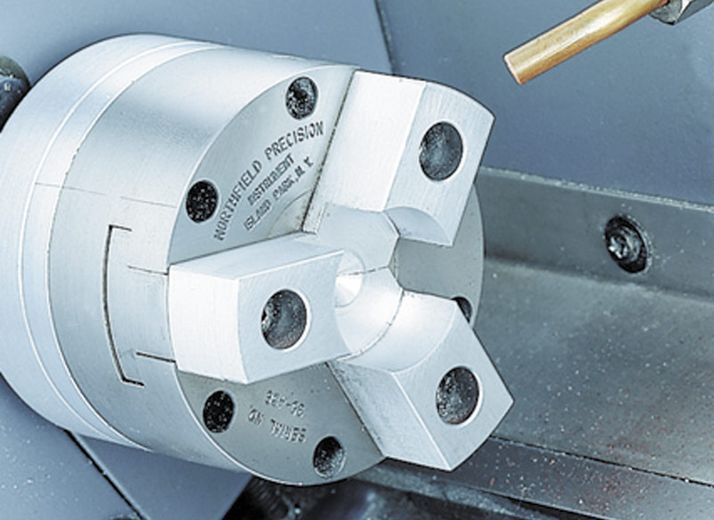

	Možnosť automatizácie: Možno pripojiť pneumatické jednotky ako pripojenie automatických dverí, pneumatický koník a upínacie výfukové zariadenie. Výfukové zariadenie pozri schéma Obr. č.2 (skľučovadlo + výfukové príslušenstvo) Elektromechanický koník pozri schéma Obr. č.3 (koník) Automatické dvere Vďaka pneumatickým dverám, stroj dvere otvára a zatvára automaticky alebo stlačením tlačidla. Monitorovanie polohy dverí sa vykonáva cez koncový spínač. pozri schéma1 schéma2 Obr. č.4 (CNC sústruh) Integrácia do FMS a CIM systémov Robotické rozhranie sa dá nielen kontrolovať prepínaním zariadení (ako sú automatické dvere, zámočnícke dvere, atď), ale sa dá tiež pripojiť zariadenie k inému stroju alebo zariadeniu (napr. nakládka alebo vykládka robotmi). Rozhranie DNC umožňuje spustiť program z hlavného počítača. Obr. č.5 (CNC sústruh + robot FESTO) CIM(počítačom integrovaná výroba) -Reprezentuje integráciu tradičnej výrobnej a inžinierskej technológie s počítačovou technológiou ,ktorá umožňuje automatizáciu všetkých činností od tvorby výrobku až po jeho expedíciu (konštruovanie výrobkov, zostavenie technologických postupov, plánovanie výroby, operatívne riadenie, výrobu súčiastok, kontrolu, montáž, balenie, expedíciu a pod.). Systémy CIM vo väčšine prípadov nie sú reprezentované komplexnými celkami, ale sú zostavované integráciou dielčích automatizovaných systémov, tzv. CA systémov (systémov počítačovej podpory), do ucelených celkov, ktoré riešia určitú oblasť realizácie súčiastky komplexným spôsobom. FMS (pružný výrobný systém) je časť koncepcie CIM. FMS je programovateľný systém výroby, ktorý sa skladá zo súboru automatických staníc navzájom prepojených systémov manipulácie materiálom (dopravné systémy) a riadi sa väčšinou hierarchicky. FMS môže byť považovaný systému CIM, umožňuje realizáciu koncepcie CIM na dielni. FMS je automatizované prepojenie medzi vysoko automatizovanými informačnými tokmi a veľmi flexibilnými výrobnými procesmi. Žilinská univerzita v Žiline http://www.uniza.sk/menu/inc.asp?ver=SK Strojnícka fakulta http://fstroj.uniza.sk/ Katedra automatizácie a výrobných systémov http://kavs.uniza.sk/ e-learning http://vzdelavanie.uniza.sk/vzdelavanie/
