Výroba súčiastky

Príklad technologicekj prípravy výroby:

Súčiastka 1

Zadanie:

Urobte technologiskú prípravu výroby zadanej súčiastky a zhotovte riadiaci program pre číslicovo riadený školský sústruh ENCO MAIER Concept TURN E 55 pre jej výrobu.

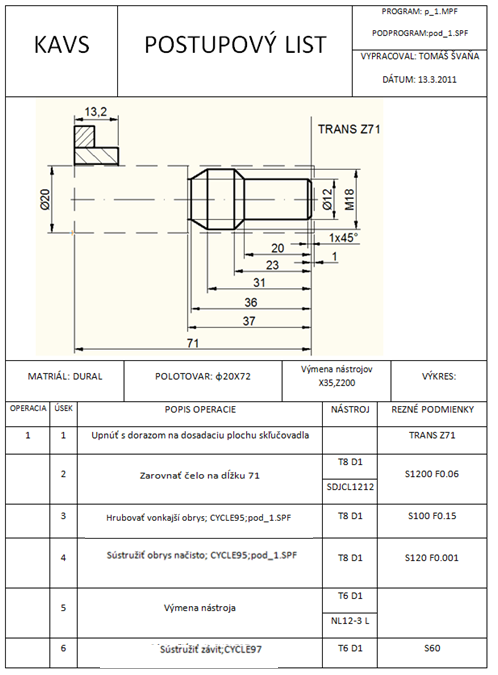

Výrobný výkres č.1 a č.2

Výkres súčiastky je na obr., polovýrobok je duralová tyč ø20 mm o dĺžke 72 mm.

.

                                                                                                           Obr. č.96-97 (výrobné výkresy)

Technologický postup výroby súčiastky:

Pri zostavení technologického postupu vychádzame z výkresovej dokumentácie a polotovaru:

               Technologický postup bude pozostávať z 2 pracovných operácii (operácia - uzatvorená časť technologického procesu , vykonávaná na jednom pracovnom mieste, pri jednom upnutí obrobku):

1.operácia:

• Upnutie polotovaru s rozmermi ø20 mm a dĺžke 72 mm za jednu stranu do otvoru skľučovadla

• Zarovnanie čela pravým uberacím nožom na dĺžku 71mm

• Hrubovanie obrysu pravým uberacím nožom po dĺžke 33 mm s prídavkom na dokončenie

• Sústruženie načisto po dĺžke 33 mm

• Výmena nástroja za závitorezný pravý vonkajší nástroj

• Sústruženie závitu po dĺžke 8mm

    Program na výrobu prvej operácie

G54

TRANS Z71

G0 G53 D0 X35 Z200

T1 D1

G97 S1200 F0.06 M3

G0 X21 Z0

G1 X-2

G0 X21 Z5

G96 S100

LIMS=1500

MSG (HRUBOVANIE)

CYCLE95("pod_1",2,0.1,0.4,0,0.15,0.05,0.001,1,0,0,0)

G96 S120

MSG (HLADENIE)

CYCLE95("pod_1",0,0,0,0,0.001,0.02,0.1,5,0,0,0)

G0 G53 D0 X35 Z200

MSG (ZAVIT)

T2 D1

G96 S70

CYCLE97(1,0,-20,-33,18,18,1,1,0.85,0,0,0,6,1,1,1,2)

G0 G53 D0 X35 Z200

M30

2.operácia:

• Upnutie s dorazom na dosadzaciu plochu za priemer ø20 mm

• Zarovnanie čela pravým uberacím nožom na dĺžku 70mm

• Hrubovanie obrysu pravým uberacím nožom po dĺžke 37 mm s prídavkom na dokončenie

• Sústruženie načisto po dĺžke 37 mm

• Výmena nástroja za upichovací nástroj

• Sústruženie zápichu po dĺžke 4mm a zrazenie hrán

      Program na výrobu druhej operácie

G54

TRANS Z70

G0 G53 D0 X35 Z200

T8 D1

G97 S1200 F0.06 M3

G0 X21 Z0

G1 X-2

G0 X21 Z5

G96 S100

MSG (HRUBOVANIE)

CYCLE95("pod_2",1,0.1,0.4,0,0.15,0.02,0.001,1,0,0,0)

G0 G53 D0 X35 Z200

MSG (HLADENIE)

CYCLE95("pod_2",0,0,0,0.001,0.001,0.15,0.02,5,0,0,0)

G0 G53 D0 X35 Z200

MSG (ZAPICH)

T4 D1

G96 S30 F0.04

G0 X18 Z-16

CYCLE93(12,-14,4,1.5,0,20,20,0,1,,,0,0,0.5,1,5,2)

G0 X30

G0 G53 D0 X35 Z200

M30
