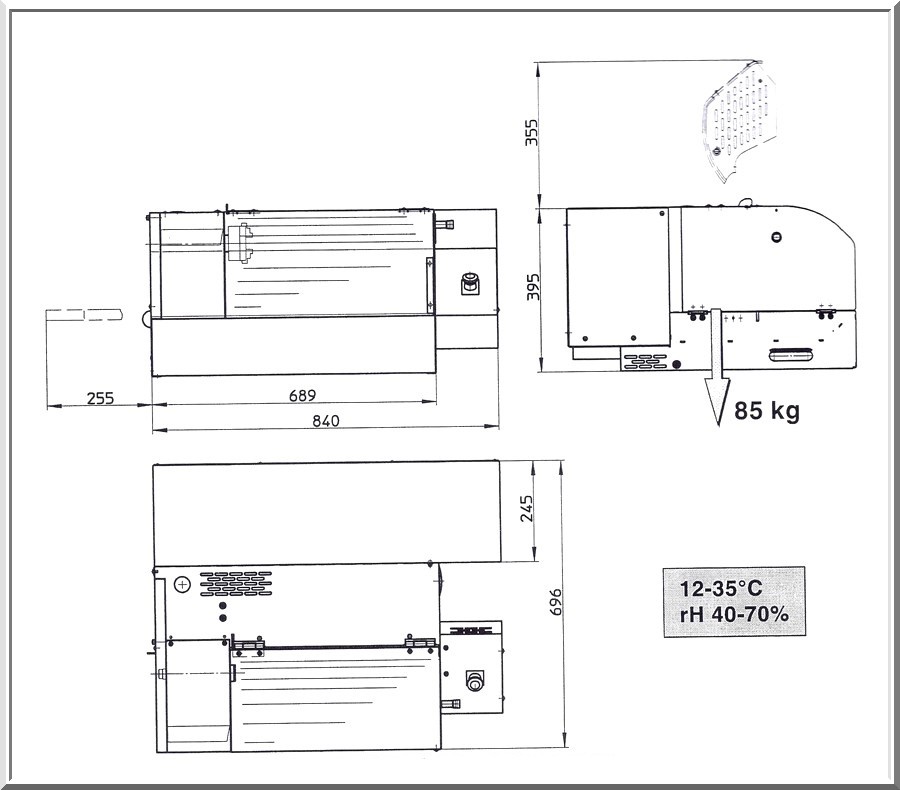

Rozmery stroja
Obr. č.34 (rozmery stroja) |
|||||||||||||||||||||||||
|
Pripojenie k napájaciemu zdroju Pripojenie tohoto stroja na napájaciu sieť je chránené ističom. Dôležité je, aby bol k dispozícii v zásuvke uzemňovací vodič. Zapojenie sa realizuje pootočením zápatky(2) v kryte(3) s poistkou(1).
Obr. č.35 (pripojenie do siete)
Pootočením kolíka sa možno dosiahnúť nasledujúce napätia:
Po nastavení napätia sa celá jednotka poistky, zápatky aj púzdra dá opäť do zásuvky.
POZOR Pri 100V je potrebné urobiť zmenu na transformátore, ktorá by mala byť vykonávaná odborníkom.

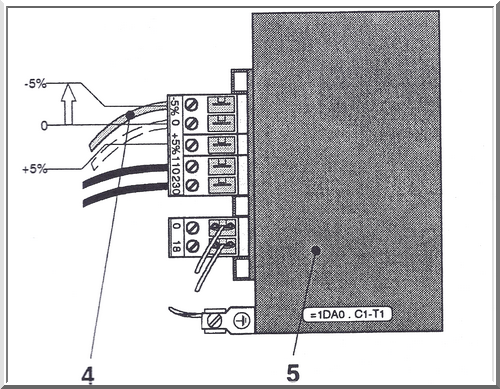

Modifikácia transformátora pri napájaní 100V Odskrutkujte kryt elektrickej skrine na zadnej strane stroja a pripojte modrý vodič (4) na transformátor(5) z nastavení 0 na -5%.
Obr. č.36 (Modifikácia transformátora)
|
||||||||||||||||||||||||||
Obr.č.37-38 (Pripájacia koncovka) |
||||||||||||||||||||||||||
|

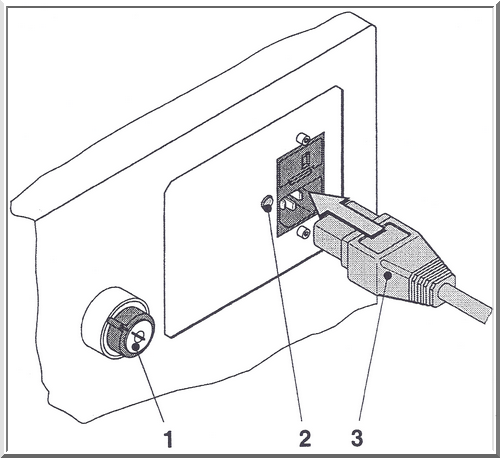

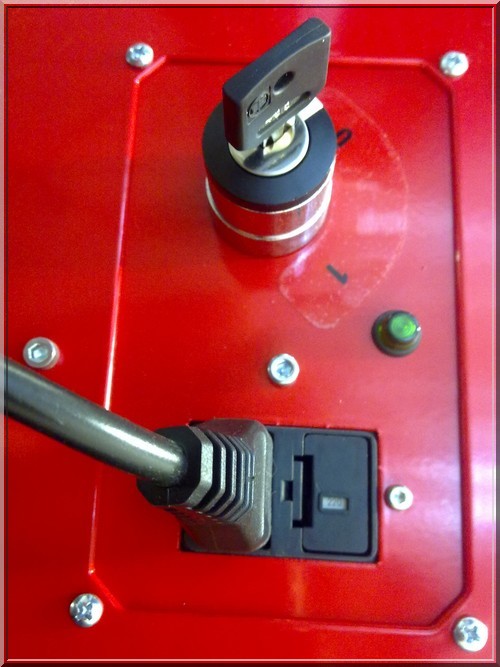

Pripojenie napájacieho kábla Zapojenie sa realizuje pripojením napájacieho vodiča na zásuvku s uzemnením kontaktu, kde LED (2) dióda ukáže hlavnú ponuku, či je hlavný vypínač (1) zapnutý.
Obr. č.39 (Napájací kábel)
Pripojenie stroj-PC Stroj je riadený počítačom, kde možno použiť buď klávesnicu počítača ako vstupné zariadenie alebo ovládacie panely, ktoré patrí k príslušenstvu k EMCO. Ak chcete spustiť pripojenie stroja s PC, musí byť namontovaná sieťová karta a nainštalovaná v počítači. Montáž, inštalácie a nastavenie siete možno vidiet vo WinNC-Control descriptions

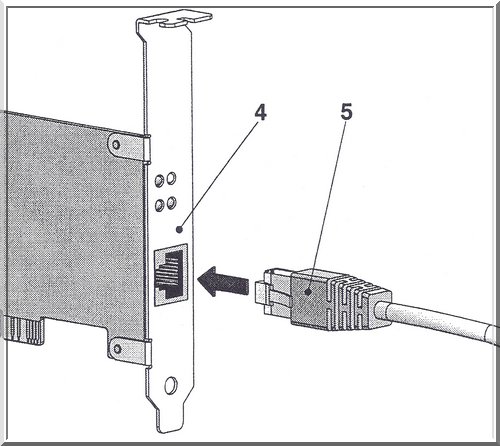

Zapojenie sieťovej karty(4) pomocou sieťového kábla(5)
Obr. č.40 (sieťová karta) |
||||||||||||||||||||||||||
|
|
