Technologické parametre

1.) Výpočet reznej rýchlosti

V[m.min^-1]=

V [m.min^-1]  -  cutting speed (rezná rýchlosť)

D [mm]  -  diameter of workpiece (priemer obrobku)

S  [ot.min^-1]  -  speed of main spindle (rýchlosť hlavného vretena)

2.) Výpočet otáčok hlavného vretena

s[ot.min^-1]=

Rezná rýchlosť a priemer obrobku umožňujú vypočítať posuvF

3.) Výpočet posuvu F

Na PC Turn 55 je posuv naprogramovaný v [mm.min^-1]

F[mm.min^-1] = s[ot.min^-1] . F[mm.ot^-1]

F [mm.min^-1] -  feed (posuv na jednu minútu)

F [mm.ot^-1]  -  feed (posuv na jednu otáčku)

S [ot.min^-1]  -  otáčky hlavného vretena

Z H R N U T I E:

Rezná rýchlosť

Výpočet otáčok vretena

Výpočet posuvu

Maximálna rezná rýchlosť závisí od:

Materiál obrobku

-čím je nižšia pevnosť, tým je nižšia rýchlosť

Materiál nástroja

-ťažké kovové nástroje umožňujú zvýšiť reznú rýchlosť ako napr. rýchlorezná oceľ (High speed steel)

Hodnoty posuvu

-vyžší posuv, nižšie rezné rýchlosti

Príkladovo prepočítaná rezná sila pre PC Turn 55:

Materiál obrobku.................... Automatic aluminium

Rezný nástroj.................... hard metal

Rezná rýchlosť pre sústruženie....................150 - 200 m.min^-1

Rezná rýchlosť pre upichovanie..................60 - 80 m.min^-1

Veľkosť posuvu pre sústruženie....................0,02 - 0,1 mm.ot^-1

Veľkosť posuvu pre upichovanie....................0,01 - 0,02 mm.ot^-1

Nástroje

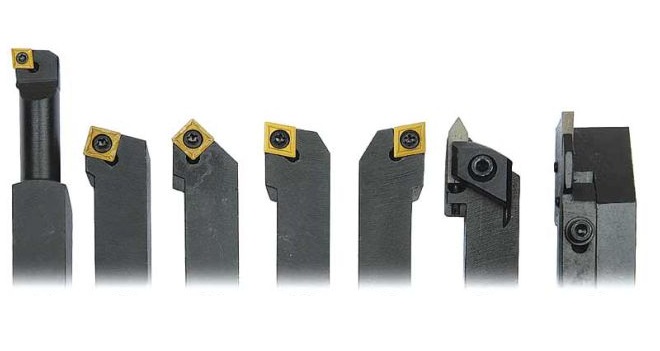

                                          Obr. č.41 (Nástroje pre sústruženie)

1.) Závislosť reznej rýchlosti od priemeru obrobku

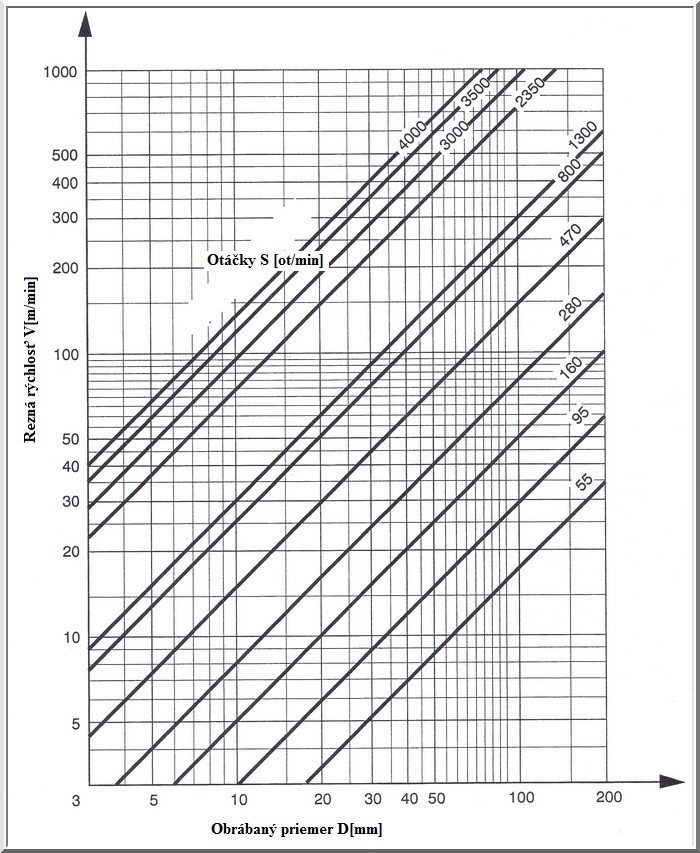

                                    Obr. č.42 (Závislosť obrábaného priemeru a reznej rýchlosti)

Príklad:

zadané:

Obrábací priemer..........D=50 mm

Rezná rýchlosť..........v=150 m/min

určené:

Otáčky...........s=1300 ot/min

2.) Závislosť otáčok vretena od veľkosti posuvu

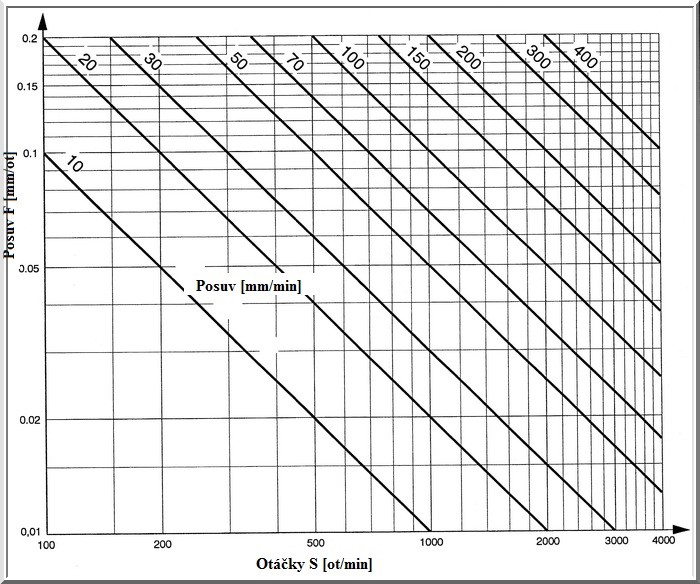

                                         Obr. č.43 (Závislosť otáčok od posuvu)

Príklad:

zadané:

Otáčky vretena..........s=1700 ot/min

Veľkosť posuvu..........F=0,06 mm/ot

určené:

Veľkosť posuvu...........F=cca. 100 mm/min

3.) Závislosť otáčok od krútiaceho momentu vretena

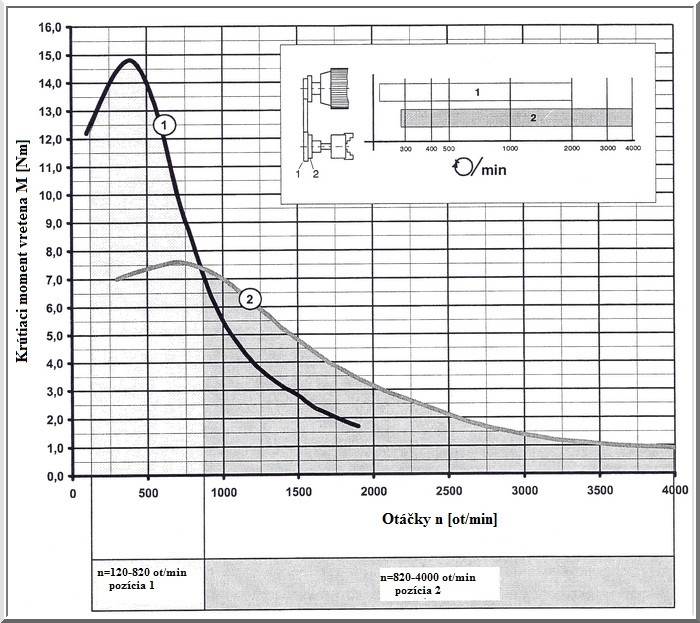

                           Obr. č.44 (Závislosť otáčok a krútiaceho momentu vretena)

Príklad:

Môže sa dosiahnúť 500 ot/min obidvoma spôsobmi, ale na pozícii 1 dosiahnete väčší krútiaci moment.

Pri otáčkach 900 ot/min je krútiaci moment u obidvoch prevodoch rovnaký.

Prispôsobenie rýchlosti

Hlavné vreteno je poháňané hnacím motorom pomocou opásaného prevodu. Zmenou klinového remeňa možno nastaviť dva rôzne rozsahy otáčok.

Prepínač hlavného vretena, rovnako ako presné nastavenie otáčok sa vykonáva ručne a pomocou počítača (PC). Otáčky sa zobrazujú a upravujú na obrazovke počítača (pozri ,,WinNC-Software Description)



!!!P O Z O R!!!
Klinový remeň môže byť zmenený iba počas zastavenia stroja

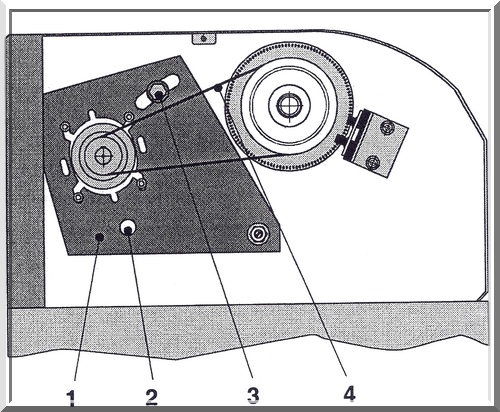

                    Obr. č.45 (Opásaný prevod)

1) kryt motora

2) rukoväť

3) uťahovacia skrutka

4) klinový remeň


Poznámka:
Vždy nastavte klinový remeň tak, aby boli požadované otáčky v hornom rade pásu pozície. Tým sa dosiahne väčší krútiaci moment a sa prejde prehriatiu motora.

.

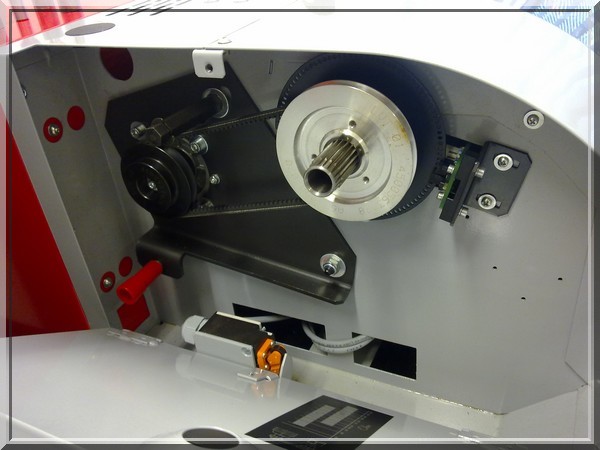

                                      Obr. č.45-48 (Opásaný prevod elektromotora a vretenníka)

Súradnicové body systému stroja

Strojový nulový bod ,,M,,

Strojový nulový bod ,,M,, leží na rotačnej osi prednej časti vretena, ktorý je pôvod systému súradníc.


Referenčný bod R

Referenčný bod je pevný bod na stroji. Slúži pre kalibráciu meracieho systému.
Referenčný bod musí byť oslovený po každom prepnutí-na stroji oznámiť presnú vzdialenosť medzi bodmi M a N (T) pre kontrolu.

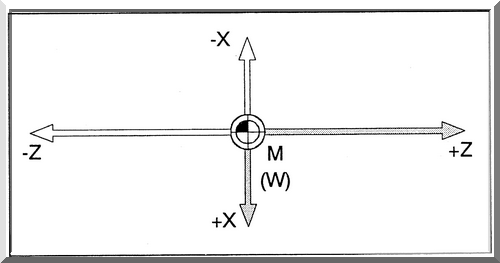

              Obr. č.49 (Súradnicová os referenčného a nulového obrobku)

Nulového bodu obrobku W

Nulový bod obrobku W môže byť voľne zvolený užívateľom. Pri programovaní je nulový bod obrobku pôvodom súradnicového systému M, ktorý prejde z nulového bodu obrobku do bodu nula W.

Nástrojový referenčný bod N (T)

S ohľadom na tomto mieste by sme mali rozlišovať medzi strojmi s držiakom nástroja a stroje s nástrojovou vežičkou. Od tohto bodu sa meria vzdialenosti hrotu nástroja.

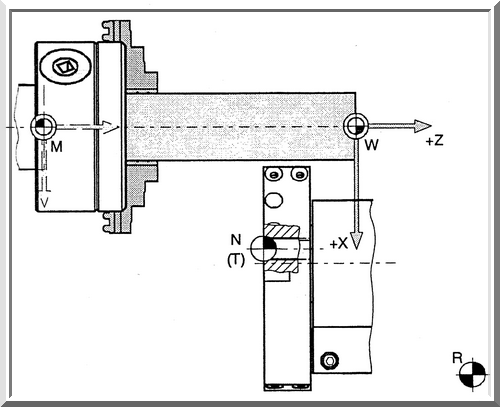

                        Obr. č.50 (Súradnicová os obrobku a nástroja)
