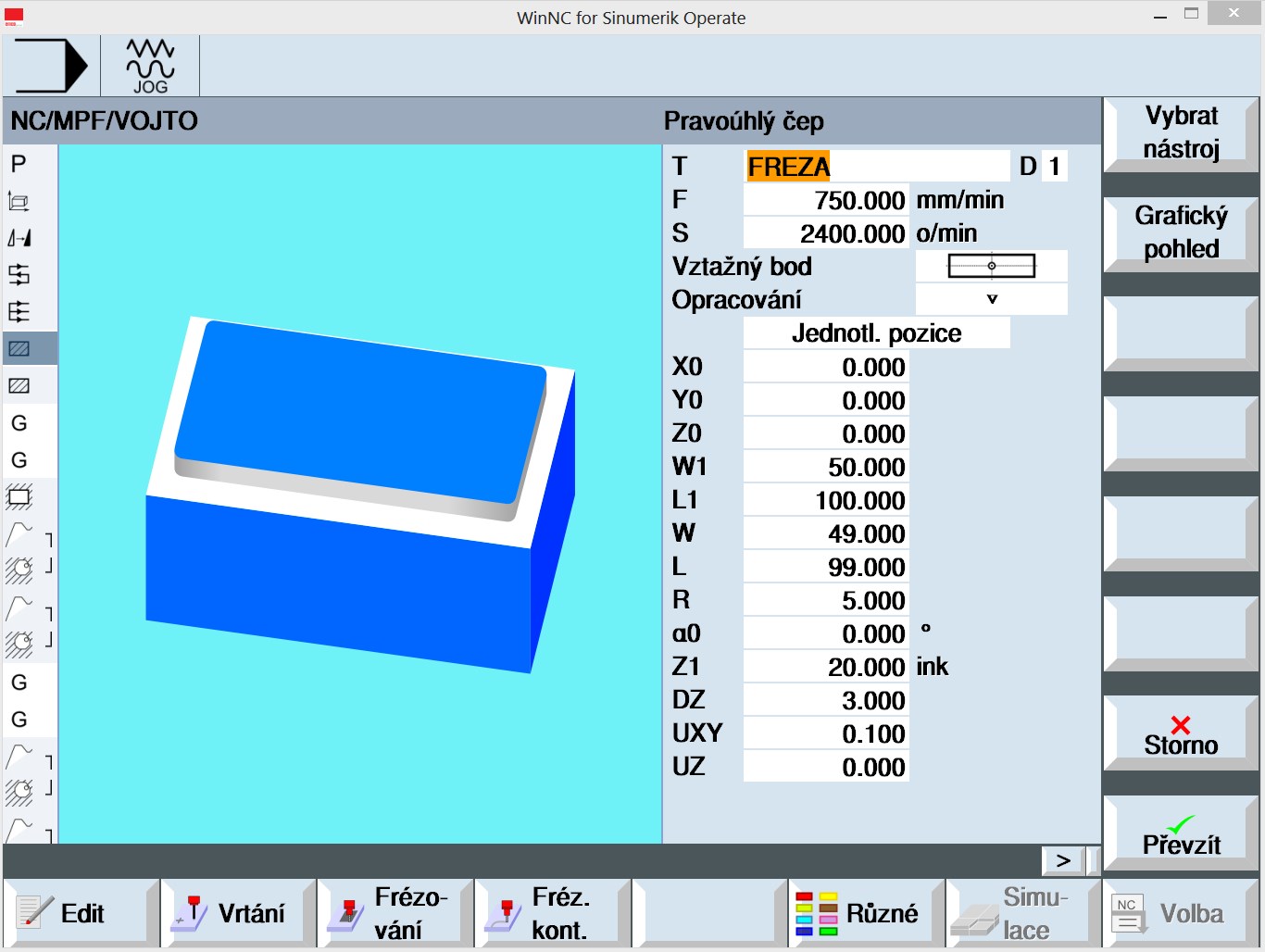

Pravouhlý čap

Popis cyklu:

1.Nástroj sa presunie rýchloposuvom (G0) do výšky roviny spätného pohybu a do bezpečnej vzdialenosti. Počiatočný bod leží vždy na kladnej osi X a pootočený o α0.

2.Nástroj bočne príde posuvom obrábania na kontúru čapu v polkruhu. Ako prvé sa vykoná prísuv do hĺbky obrábania, potom pohyb v rovine. Obrába sa podľa naprogramovaného smeru (súsledne nesúsledne) a to v smere alebo proti smere hodinových ručičiek.

Opracovanie - Hrubovanie: Obieha sa pravouhlý čap dovtedy, pokiaľ nebude dosiahnutý naprogramovaný rozmer obrobenia na čisto.
Opracovanie - Obrobenie načisto: Pri obrobení na čisto sa obieha pravouhlý čap, pokiaľ nebude dosiahnutá hĺbka Z1.
Opracovanie - Skosenie hrán: Skosí sa hrana na hornom okraji čapu.

4.Ak bol čap už raz prejdený, nástroj opustí kontúru v polkruhu a vykoná sa prísuv do ďalšej hĺbky obrábania.

5.Znovu nadíde nástroj na pravouhlý čap v polkruhu a uskutoční sa jeden obeh. Tento cyklus pokračuje dovtedy, kde bude dosiahnutá naprogramovaná hĺbka čapu

6.Nástroj sa rýchloposuvom (G0) vráti späť do bezpečnej vzdialenosti.

Tabuľka:

Parameter	Popis	Jednotka
T	Názov nástroja
D	Číslo hrotu
F	Posuv	mm/ot mm/min
S / V	Otáčky vretena alebo konštantná rezná rýchlosť	ot/min m/min
Vzťažný bod	Stred Vľavo dole Vpravo dole Vľavo hore Vpravo hore
Opracovanie	hrubovanie obrobenie načisto skosenie hrán
Poloha obrábania	Individuálne poloha Frézovanie pravouhlého čapu do naprogramovanej polohy (X0, Y0,Z0) Polohový vzor Frézovanie pravuhlého čapu podľa jeho polohového vzoru.
X0 Y0 Z0	Polohy sa vzťahujú ku vzťažnému bodu: iba u individuálnej voľby Vzťažný bod v X,Y a Z
W	Šírka čapu	mm
L	Dĺžka čapu	mm
R	Polomer zaoblenia hrotu	mm
α0	Uhol natočenia
Z1	Hĺbka čapu (absolútne) alebo hĺbka vztiahnutá k Z0 (inkrementálne)	mm
UXY	Rozmer obrobenia roviny načisto na dĺžku (L) pravouhlého čapu a šírky (W). Menší pravouhlý čap získame tak, že sa cyklus vyvolá ešte raz a naprogramuje sa so zmenšeným rozmerom obrobenia načisto.	mm
UZ	Rozmer obrobenia hĺbky načisto	mm
W1	Šírka surového kusu čapu	mm
L1	Dĺžka surového kusu čapu	mm
FS	Šírka skosenia hrán	mm
ZFS	Hĺbka zanorenia hrou nástroja (iba u skosenia hrán)	mm

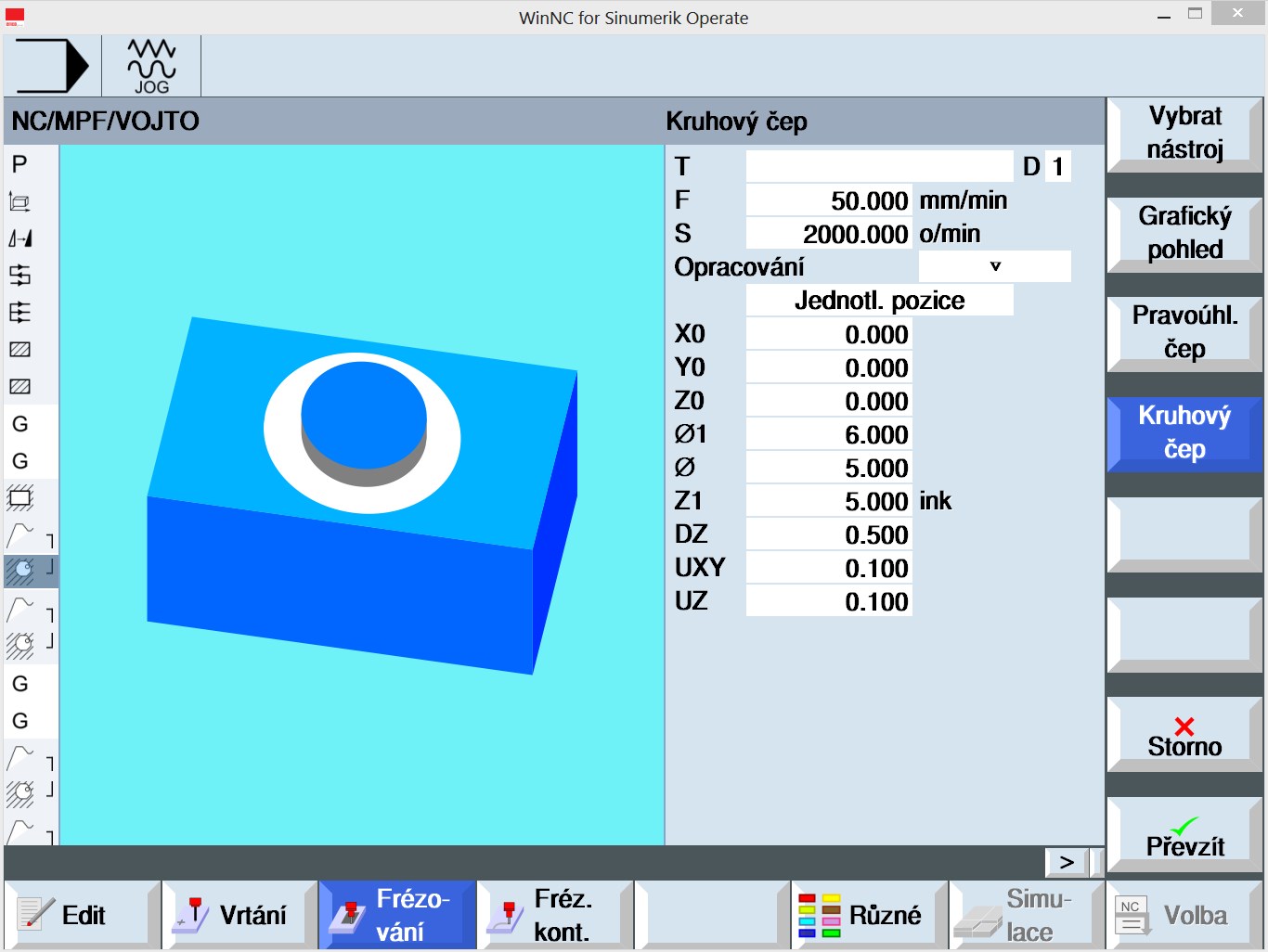

Kruhový čap

Popis cyklu:

1.Nástroj sa presunie rýchloposuvom (G0) do výšky roviny spätného pohybu a do bezpečnej vzdialenosti. Počiatočný bod leží vždy na kladnej osi X.

2.Nástroj bočne príde posuvom obrábania na kontúru čapu v polkruhu. Ako prvé sa vykoná prísuv do hĺbky obrábania, potom pohyb v rovine. Obrába sa podľa naprogramovaného smeru (súsledné/nesúsledné) a to v smere alebo proti smere hodinových ručičiek.

Opracovanie - Hrubovanie: Obieha sa kruhový čap dovtedy, pokiaľ nebude dosiahnutý naprogramovaný rozmer obrobenia na čisto.
Opracovanie - Obrobenie načisto: Pri obrobení na čisto sa obieha kruhový čap, pokiaľ nebude dosiahnutá hĺbka Z1.
Opracovanie - Skosenie hrán: Skosí sa hrana na hornom okraji čapu.

4.Ak bol čap už raz prejdený, nástroj opustí kontúru v polkruhu a vykoná sa prísuv do ďalšej hĺbky obrábania.

5.Znovu nadíde nástroj na kruhový čap v polkruhu a uskutoční sa jeden obeh. Tento cyklus pokračuje dovtedy, kde bude dosiahnutá naprogramovaná hĺbka čapu.

6.Nástroj sa rýchloposuvom (G0) vráti späť do bezpečnej vzdialenosti.

Tabuľka:

Parameter	Popis	Jednotka
T	Názov nástroja
D	Číslo hrotu
F	Posuv	mm/ot mm/min
S / V	Otáčky vretena alebo konštantná rezná rýchlosť	ot/min m/min
Opracovanie	hrubovanie obrobenie načisto skosenie hrán
Poloha obrábania	Individuálne poloha Frézovanie kruhového čapu do naprogramovanej polohy (X0, Y0,Z0) Polohový vzor Frézovanie kruhového čapu podľa jeho polohového vzoru.
X0 Y0 Z0	Polohy sa vzťahujú ku vzťažnému bodu: iba u individuálnej voľby Vzťažný bod v X,Y a Z
∅	Priemer čapu	mm
R	Polomer zaoblenia hrotu	mm
α0	Uhol natočenia
Z1	Hĺbka čapu (absolútne) alebo hĺbka vztiahnutá k Z0 (inkrementálne)	mm
UXY	Rozmer obrobenia roviny načisto na dĺžku (L) kruhového čapu a šírky (W). Menší rozmer kruhového čapu získame tak, že sa cyklus vyvolá ešte raz a naprogramuje sa so zmenšeným rozmerom obrobenia načisto.	mm
UZ	Rozmer obrobenia hĺbky načisto	mm
∅1	Priemer surového kusu čapu	mm
FS	Šírka skosenia hrán	mm
ZFS	Hĺbka zanorenia hrou nástroja (iba u skosenia hrán)	mm
