3 |
G17 |
Interpolačná rovina XY |
|
G18 |
Interpolačná rovina XZ |
|
G19 |
Interpolačná rovina YZ |

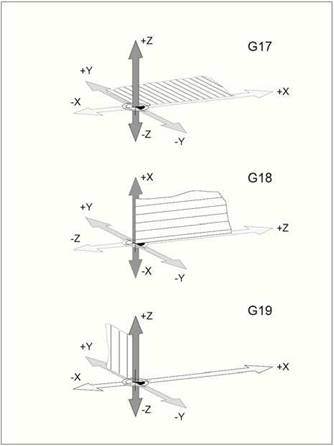

Pracovné roviny G17-G19
V pracovnej rovine pôsobí rádius nástroja, kolmo na pracovnú
rovinu nástroja. Pomocou G17-G19 určujeme pracovnú rovinu.
Os nástroja je
kolmá na pracovnú rovinu. Hlavná pracovná rovina pre
sústruženie je G18 (ZX).
Formát:
G17 XY- rovina: obrábanie čela
(TRANSMIT), axiálne, vŕtanie pomocou originálnych cyklov
Siemens
 G18
ZX- rovina: sústruženie kontúry
G19 YZ- rovina: obrábanie plášťa valca
(TRACYL), radiálne vŕtanie pomocou originálnych cyklov
Siemens.
V pracovnej rovine prebieha:
- Interpolácia kružnice G2/G3/CIP
- Interpolácia polárnych súradníc
- Korekcia polomeru nástroja G41/G42
Kolmo k pracovnej rovine prebieha prísuv do hĺbky, napr. pre
vŕtacie cykly.
|
