Výukový program pre riadiaci systém EMCO WinNC SINUMERIK 840D - frézovanie

CYCLE 84 - Rezanie závitu závitníkom bez dĺžkovej kompenzácie

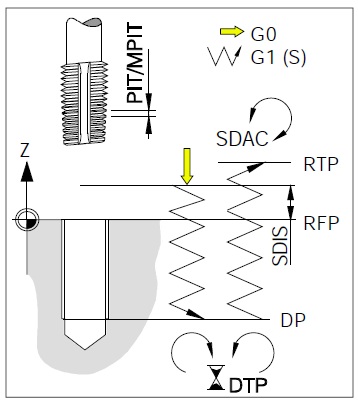

CYCLE84 (RTP,RFP,SDIS,DP,DPR,DTP,SDAC,MPIT,PIT,POSS,SST,SST1)

SDAC (Spindle Direction After Cycle) - Smer otáčok po ukončení cyklu (3: vpravo, 4: vľavo, 5: stop otáčok)

MPIT (Metrical PITch) - Stúpanie závitu - metrický závit v rozsahu 3 (M3) až 48 (M48)

PIT (PITch) - stúpanie závitu v mm. Rozsah hodnôt 0,001 až 2000mm. Programujeme MPIT alebo PIT.

POSS (POSition of Spindle) - Poloha vretena pre presné zastavenie. Pred cyklom sa vreteno zastaví.

SST (Spindle Speed for Tapping) - frekvencia otáčania vretena pre rezanie závitu

SST1 (Spindle Speed for Tapping) - frekvencia otáčania pre spätný chod

DTP (Dwell) - Výdrž na dne závitu. Pri vŕtaní závitu v slepých dierach neprogramujeme výdrž.

Priebeh obrábania

Nástroj musí pred cyklom nabehnúť do polohy rezania závitu.

Nájazd rýchloposuvom na bezpečnostnú vzdialenosť.

Orientované zastavenie vretena POSS.

Vŕtanie závitu na konečnú hĺbku DP, otáčkami SST, otáčky vretena a posuv sú synchronizované.

Výdrž na konečnej hĺbke.

Zmena smeru otáčok.

Späť na bezpečnostnú vzdialenosť otáčkami SST1.

Rýchloposuvom späť na spätnú rovinu RTP.

Nastavenie smeru otáčok SDAC
