Výukový program pre riadiaci systém EMCO WinNC SINUMERIK 840D - frézovanie

Kruhová interpolácia

G2 - v smere hodinových ručičiek

G3 - proti smeru hodinových ručičiek

CIP - cez medzibod (CIrcle through Point)

Počiatočný a koncový bod kruhového pohybu leží v jednej rovine . Ak naprogramujeme zmenu 3. osi (napr. pre G17 os Z ) vznikne skrutkovica.

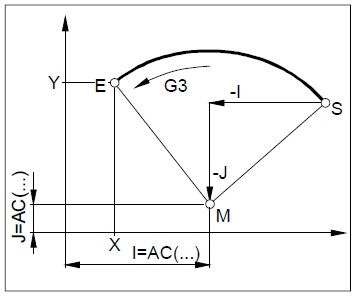

Programovanie pomocou počiatočného,

koncového bodu a stredu kružnice:

G2/G3 X... Y... Z... I... J... K...

X, Y, Z - koncový bod v pravouhlých súradniciach

I, J, K - stred kružnice v pravouhlých súradniciach vztiahnutých

k počiatočnému bodu kruhového oblúku.

Počiatočný bod - bod, v ktorom sa nástroj nachádza v okamžiku vyvolania G2/G3.

Koncový bod - programujeme pomocou X, Y, Z.

Stred kružnice -  programujeme inkrementálne od počiatočného bodu pomocou I, J, K alebo absolútne od nulového bodu obrobku pomocou I=AC(..), J=AC(..), K=AC(..).
