Výukový program pre riadiaci systém EMCO WinNC SINUMERIK 840D - frézovanie

Kruhová interpolácia

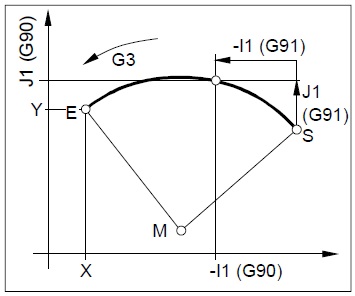

Programovanie pomocou počiatočného

bodu medzibodu a koncového bodu kružnice:

CIP   X... Y... Z...  I1=... J1=... K1=...

X, Y, Z - koncový bod kružnice v pravouhlých súradniciach

I1, J1, K1 - medzibod kružnice v pravouhlých súradniciach

U G91 (prírastkové programovanie) sa medzibod vzťahuje k počiatočnému bodu

Počiatočný bod - bod, v ktorm sa nachádza nástroj v okamžiku vyvolania G2/G3

Interpolácia skrutkovice

G2/G3  X... Y... Z... I... K... TURN=...

G2/G3  X... Y... Z... CR=... TURN=...

G2/G3  AR=...  I... J... K...  TURN=...

G2/G3  AR=...  X... Y... Z... TURN=...

G2/G3  AP... RP=...  TURN=...

X, Y, Z - koncový bod v pravouhlých súradniciach

I, J, K - stred kružnice v pravouhlých súradniciach

CR=   - polomer kružnice

AR=   - uhol rozovretia

AP=   - polárny uhol

RP=   - polárny polomer

TURN=  počet ďalších priebehov kružnice v rozsahu od 0 do 999
