Režimy
Aby mohol užívateľ ľahšie komunikovať s riadiacim systémom, systém disponuje viacerými režimami práce. Výber pracovného režimu sa v softvéri WinNC nachádza v oblasti „Stroj", ktorá zahŕňa všetky funkcie a ovplyvňujúce veličiny, ktoré vedú k akciám na stroji alebo indikujú jeho stav. Režim, ktorý sa práve používa, je signalizovaný rozsvietením príslušnej kontrolky.
Rozlišujeme tri pracovné režimy:
- Ručný režim JOG (Jogging).
- JOG REF
- JOG REPOS
- JOG INC
- Poloautomatický režim MDA (Manual Data Automatic).
- Automatický režim AUTO (Automatic).
Ručný (manuálny) režim JOG slúži na ručné ovládanie a nastavovanie stroja. Konvenčný pohyb osami môže byť vykonávaný spojitým či inkrementálnym posuvom za použitia smerových tlačidiel +X, -X, +Z, -Z po dobu ich stlačenia alebo za použitia ručného kolieska. Pri nastavovaní stroja v režime JOG sú k dispozícii funkcie:
- Nájazd na referenčný bod (REF) – synchronizácia RS a meracieho systému stroja po jeho zapnutí,
- spätné polohovanie (REPOS) – návrat do pôvodnej pozície po prerušení programu,
- krokový posuv (INC).
V poloautomatickom režime MDA je možné zhotoviť programy vetu po vete a ihneď ich spustiť. Požadované pohyby sa jednoducho zadajú vo forme programových viet pomocou klávesnice riadiaceho systému. Pre priebeh MDA programu sú potrebné rovnaké podmienky ako pri plne automatickom režime, t. j. bol vykonaný nájazd na referenčný bod, program bol nahratý do RS, sú zadané nutné korekčné hodnoty (nulový bod, korekcie nástrojov) a bezpečnostné blokovanie je aktivované.
V automatickom režime AUTO prebieha program plne automaticky. Počas priebehu programu má obsluha možnosť program ovplyvňovať, robiť korekcie, vyhľadávať programové vety či prepisovať pamäť.

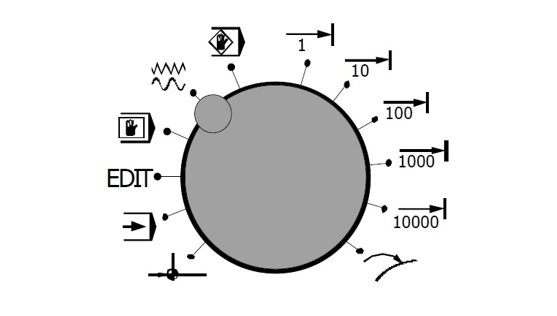

Tieto pracovné režimy na ovládacom paneli EMCO prepíname pomocou prepínača pracovných režimov.
 |
REF |
 |
AUTO |
 |
MDA |
 |
JOG |
 |
Krokovanie pohybu |
 |
REPOS |
