Štruktúra programu

NC program je súbor informácii, ktoré popisujú činnosť numericky riadeného stroja. Informácie, ktoré sú potrebné na tvorbu NC programu je možné rozdeliť na:

  • Geometrické – sú tvorené prípravnými funkciami a informáciami o dráhe nástroja.
  • Technologické – charakterizujú rezné podmienky (otáčky, posuv, nástroj).
  • Pomocné – pomocné funkcie potrebné pre organizáciu programu (M-príkazy).
  • Ostatné – potrebné pre spracovanie programu riadiacim systémom (číslo bloku N).

Tieto informácie tvoria bloky (vety), z ktorých sa program skladá.

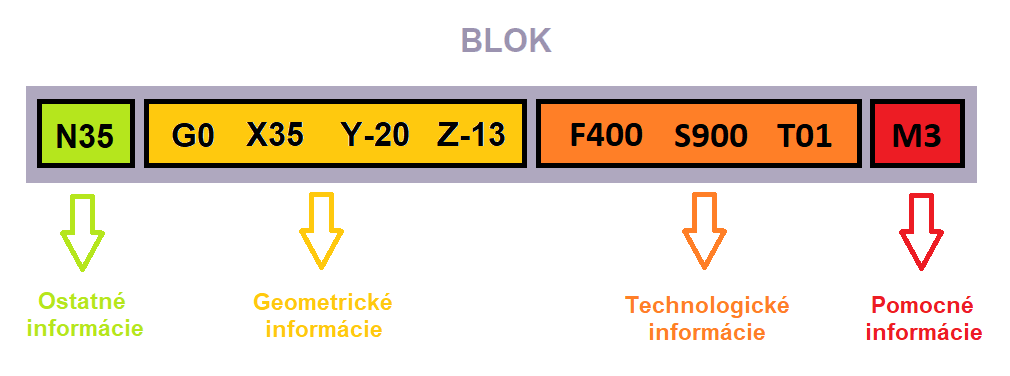

Každý blok sa skladá z príkazov (slov) a musí byť ukončený bodkočiarkou. Ukážka štruktúry bloku je zobrazená na obrázku. Poradie blokov sa čísluje pomocou písmena N a číslic. Číslovanie blokov je ľubovoľné, avšak sa v programe nesmú vyskytnúť dva bloky s rovnakým označením.

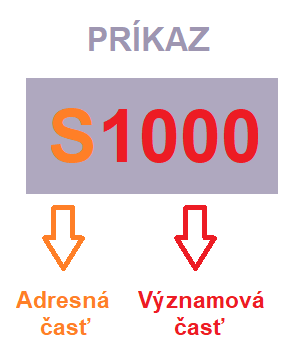

Každý príkaz má svoju adresnú a významovú časť. Príkazy delíme na:

  • Rozmerové,
  • Bezrozmerové.

Rozmerové príkazy majú fyzikálny rozmer, pretože ich významovú časť tvorí fyzikálna veličina. Jedná sa o:

  • Posunutie (X,Y, Z, U, V, W, I, J, K, R),
  • natočenie (A, B, C),
  • frekvencia otáčania vretena – tzv. „otáčky“ vretena (S),
  • rýchlosť posuvu (F).

Bezrozmerové príkazy majú významovú časť tvorenú dvojciferným číslom a ich adresná časť určuje ich konkrétnu funkciu zo skupiny funkcií:

Editácie v programe

Základnej manipulácii a editáciam v programe vo WinNC sa venuje nasledujúce video.
