CYCLE81 - vŕtanie, navŕtavanie

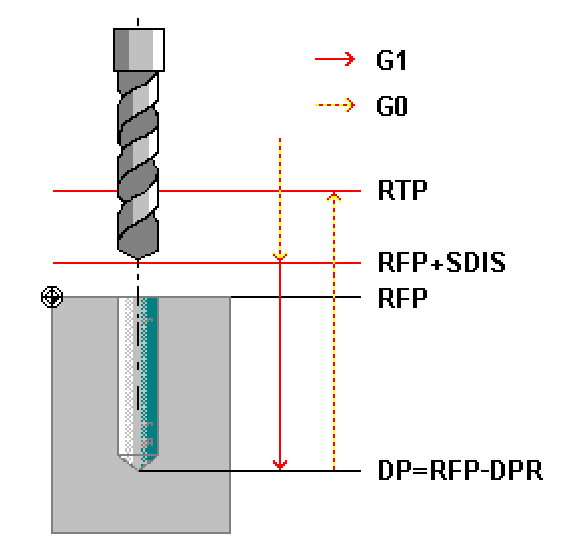

Cyklus 81 je najjednoduchším cyklom vŕtania, označuje sa tiež ako "cyklus jednoduchého vŕtania". Je daný iba šiestimi parametrami. Používa sa najmä pre navŕtavanie strediacich otvorov a vŕtanie otvorov menších hĺbok. Pre vŕtanie hlbších dier je výhodnejšie použiť CYCLE82 či CYCLE83. Pri cykli 81 je nutné pred zadaným cyklom vykonať nájazd nástrojom na os vŕtaného otvoru. Nástroj vojde naprogramovaným posuvom F do materiálu po hĺbku DP/DPR a vyjde von rýchloposuvom do výšky RTP. Pri zadávaní parametrov stačí zadať jeden z parametrov DP a DPR, v prípade, že sú zadané obidva parametre, platí parameter DPR.
Formát bloku v programe:
CYCLE81(RTP,RFP,SDIS,DP,DPR)
| Skratka | Názov parametru | Význam |
|---|---|---|
| RTP | Rovina návratu (absolútne) | Udáva výšku roviny nad materiálom, do ktorej sa vráti nástroj po vykonaní cyklu. |
| RFP | Referenčná rovina (absolútne) | Výška povrchu čela obrobku, nulový bod je väčšinou na čele obrobku, čiže najčastejšie sa zadáva RFP = 0. |
| SDIS | Bezpečnostná vzdialenosť | Vzdialenosť od povrchu obrobku, na ktorú môže nástroj prísť rýchloposuvom. Keď sa nástroj dostane na túto úroveň, automaticky zvolí naprogramovaný pracovný posuv F. |
| DP | Celková hĺbka otvoru (absolútne) | Celková hĺbka otvoru vzťahujúca sa na nulový bod. Po túto súradnicu sa nástroj pohybuje pracovným posuvom, po jej dosiahnutí sa nástroj okamžite rýchloposuvom vráti na súradnicu definovanú parametrom RTP. Hĺbku dosahuje hrot nástroja, nie jeho valcová časť. |
| DPR | Celková hĺbka otvoru (relatívne) | Hĺbka vŕtania vzhľadom k referenčnej rovine, zadáva sa bez znamienka. Programuje sa buď DP alebo DPR. Ak sú napriek tomu programované obidve hodnoty, platí hodnota DPR. |
