HOLES2 - usporiadanie otvorov na kružnici

Cyklus HOLES2 zabezpečuje nájazd nástroja na jednotlivé vŕtacie polohy otvorov na kružnici. Na každej polohe sa pritom vykoná vŕtací cyklus, ktorý je modálne vyvolaný príkazom MCALL. Pre vyvŕtanie otvorov na kružnici je teda potrebné vytvoriť dva cykly. Poradie vŕtania otvorov je optimalizované (nástroj volí najkratšiu možnú dráhu).

Formát bloku v programe:

HOLES2(CPA,CPO,RAD,STA1,INDA,NUM)

Príklad zápisu v hlavnom programe:

N60 MCALL CYCLE81(RTP,RFP,SDIS,DP,DPR)                ; Modálne vyvolanie požadovaného vŕtacieho cyklu
N70 HOLES2(CPA,CPO,RAD,STA1,INDA,NUM)              ; Cyklus pre rozmiestnenie otvorov na kružnici
N80 MCALL                                                                         ; Zrušenie modálneho volania

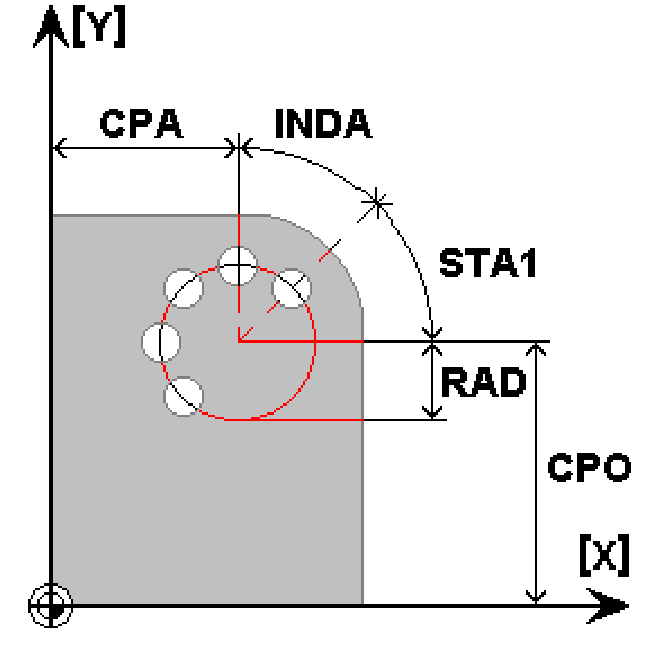

Skratka Názov parametru Význam
CPA  Stred kružnice v X   Súradnica X stredu kružnice, na ktorej budú rozmiestnené otvory.
CPO Stred kružnice v Y   Súradnica Y stredu kružnice, na ktorej budú rozmiestnené otvory.
RAD Polomer   Polomer kružnice, na ktorej budú rozmiestnené otvory
STA1  Počiatočný uhol   Uhol osi cez stred prvého otvoru vo vzťahu k osi X.
INDA  Uhol delenia   Uhol medzi jednotlivými otvormi na kružnici. Ak zadáme INDA=0, otvory sa rozmiestnia   po kružnici rovnomerne.
NUM Počet otvorov   Celkový počet otvorov na kružnici.
