CYCLE801 - usporiadanie otvorov do mriežky

Cyklus 801 zabezpečuje nájazd nástroja na jednotlivé vŕtacie polohy otvorov v mriežke. Na každej polohe sa pritom vykoná vŕtací cyklus, ktorý je modálne vyvolaný príkazom MCALL. Pre vyvŕtanie otvorov v mriežke je teda potrebné vytvoriť dva cykly. Poradie vŕtania otvorov je optimalizované (nástroj volí najkratšiu možnú dráhu).

Formát bloku v programe:

CYCLE801(SPCA,SPCO,STA1,DIS1,DIS2,NUM1,NUM2)

Príklad zápisu v hlavnom programe:

N60 MCALL CYCLE81(RTP,RFP,SDIS,DP,DPR)                               ; Modálne vyvolanie požadovaného vŕtacieho cyklu
N70 CYCLE801(SPCA,SPCO,STA1,DIS1,DIS2,NUM1,NUM2)         ; Cyklus pre rozmiestnenie otvorov v mriežke
N80 MCALL                                                                                         ; Zrušenie modálneho volania

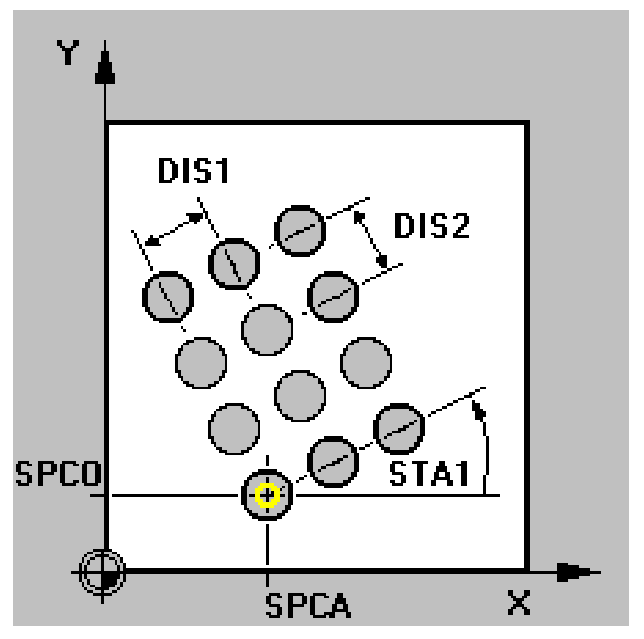

Skratka Názov parametru Význam
SPCA  Vzťažný bod v osi X   Súradnica X vzťažného bodu. Vzťažný bod sa nachádza v mieste prvého otvoru.
SPCO Vzťažný bod v osi Y   Súradnica Y vzťažného bodu. Vzťažný bod sa nachádza v mieste prvého otvoru.
STA1 Uhol rád otvorov   Uhol určujúci smer rád otvorov vo vzťahu k osi X.
DIS1  Vzdialenosť medzi otvormi v X   Vzdialenosť medzi otvormi v osi X. Zadáva sa inkrementálne a bez znamienka.
DIS2  Vzdialenosť medzi otvormi v Y   Vzdialenosť medzi otvormi v osi Y. Zadáva sa inkrementálne a bez znamienka.
NUM1 Počet otvorov v X   Počet otvorov v rade v osi X. Ak je rozmiestenie dier pod uhlom STA1, radou v osi X   uvažujeme tú radu, ktorá by bola v osi X, keby platilo STA1 = 0.
NUM2 Počet otvorov v Y   Počet otvorov v rade v osi Y. Ak je rozmiestenie dier pod uhlom STA1, radou v osi Y    uvažujeme tú radu, ktorá by bola v osi Y, keby platilo STA1 = 0.
