CYCLE71 - rovinné frézovanie
Cyklus 71 sa používa pri frézovaní ľubovoľnej plochy pravouhlého štvoruholníka. Cyklus rozlišuje medzi hrubovaním a dokončovaním, započítava korekciu na polomer frézy pre určenie súradnice na ktorej sa vykonáva nastavenie hĺbky rezu. Zvyčajne sa používa na začiatku programu na zarovnanie čela polotovaru.
Formát bloku v programe:
CYCLE71(RTP,RFP,SDIS,DP,PA,PO,LENG,WID,STA,MID,MIDA,FDP,FALD,FFP1,VARI,FDP1)
| Skratka | Názov parametru | Význam |
|---|---|---|
| RTP | Rovina návratu (absolútne) | Udáva výšku roviny nad materiálom, do ktorej sa vráti nástroj po vykonaní cyklu. |
| RFP | Referenčná rovina (absolútne) |
Súradnica hornej plochy materiálu v osi Z (pri zarovnávaní čela je to zvyčajne povrch polotovaru), nulový bod je väčšinou na čele hotového obrobku, parameter RFP je preto zvyčajne rovný hrúbke materiálu |
| SDIS | Bezpečnostná vzdialenosť | Vzdialenosť od povrchu obrobku, na ktorú môže nástroj prísť rýchloposuvom. Keď sa nástroj dostane na túto úroveň, automaticky zvolí naprogramovaný pracovný posuv F. Táto hodnota sa zadáva bez znamienka, riadiaci systém ju pripočítava vždy smerom hore a je započítavaná do prepočtov hrúbky odoberanej vrstvy ako materiál. |
| DP | Hĺbka záberu (absolútne) | Súradnica v osi Z plochy po ktorú sa má odoberať materiál. Pri zarovnávaní čela je zvyčajne DP=0 |
| PA | Počiatočný bod štvoruholníka v X | Súradnica X zvoleného počiatočného bodu obrábanej plochy, zvyčajne je ním roh štvoruholníka. |
| PO | Počiatočný bod štvoruholníka v Y | Súradnica Y zvoleného počiatočného bodu obrábanej plochy, zvyčajne je ním roh štvoruholníka. |
| LENG | Dĺžka štvoruholníka v osi X | Dĺžka obrábanej plochy v osi X. Zadáva sa so znamienkom, ktoré určuje polohu (a smer obrábania) štvoruholníkovej plochy vzhľadom na počiatočný bod. |
| WID | Dĺžka štvoruholníka v osi Y | Dĺžka obrábanej plochy v osi Y. Zadáva sa so znamienkom, ktoré určuje polohu (a smer obrábania) štvoruholníkovej plochy vzhľadom na počiatočný bod. |
| STA | Uhol natočenia | Uhol natočenia štvoruholníka vzťažne k osi X. Rozsah: STA = 0÷180° |
| MID | Max. hĺbka prísuvu | Maximálna hĺbka prísuvu na jeden záber nástroja do materiálu. Udáva sa bez znamienka. Skutočnú hĺbku prísuvu (hrúbku odoberanej |
| MIDA | Max. šírka prísuvu | Maximálna šírka prísuvu pri hrubovaní v rovine. |

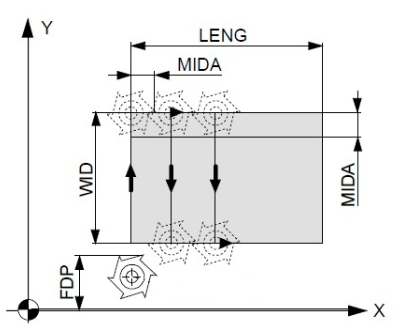

| FDP | Dráha pre odjazd | Dĺžka dráhy pre odjazd nástroja od obrobku v rovine. Zadáva sa inkrementálne a bez znamienka. Tento parameter určuje ako ďaleko sa posunie nástroj za priestor popísaný štvoruholníkom. O túto vzdialenosť sa od štvoruholníka posúva nástroj osou pre hrubovanie a celým priemerom pre dokončovanie. Tento parameter je použitý aj pre zväčšenie štvoruholníka popisujúceho priestor pre zarovnávanie čela v osi kolmej k pohybu nástroja. |
| FALD | Prídavok na dokončovanie | Hrúbka materiálu ponechaná pre dokončovanie. (Pri zadaní parametra VARI pre dokončovanie je prídavok ignorovaný!) |
| FFP1 | Posuv pre obrábanie plochy | Posuv pre pohyb nástroja v horizontálnom smere (rovina XY) pri frézovaní. |

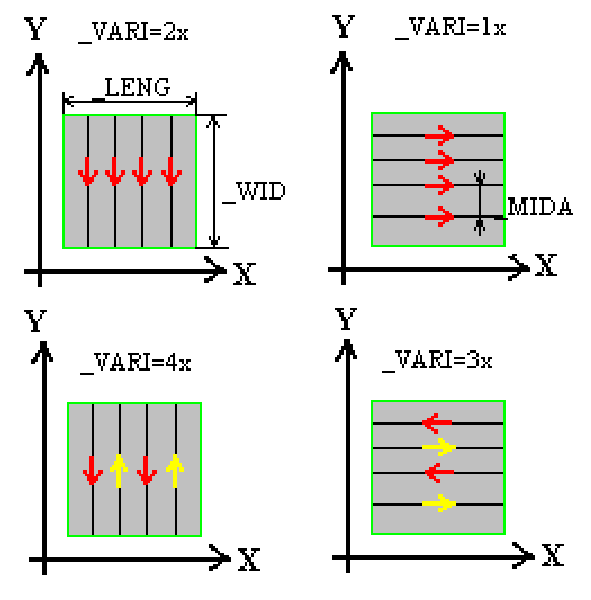

| VARI | Spôsob obrábania | Smer obrábania (viď obrázok): 1x = paralelne k prvej súradnici, v jednom smere 2x = paralelne k druhej súradnici, v jednom smere 3x = paralelne k prvej súradnici, so striedavým smerom 4x = paralelne k druhej súradnici, so striedavým smerom Spôsob obrábania: x1 = hrubovanie (necháva sa prídavok na dokončenie) x2 = dokončenie. Odoberá sa len jedna vrstva, parametre MID a FALD sú ignorované. |
| FDP1 | Dráha pre odjazd pri dokončovaní | Dĺžka dráhy pre príjazd nástroja k obrobku v rovine. Zadáva sa inkrementálne a bez znamienka.Tento parameter určuje z akej vzdialenosti sa nástroj bude posúvať pracovným posuvom k priestoru popísanému štvoruholníkom. Tento parameter je použitý aj pre zväčšenie štvoruholníka popisujúceho priestor pre zarovnávanie čela v osi kolmej k pohybu nástroja. |
