LONGHOLE - dlhé drážky na kružnici

Cyklus LONGHOLE slúži na frézovanie dlhých drážok na kružnici. Drážky sú orientované v osiach spájajúcich kružnicu a jej stred. Nástroj vykoná nájazd rýchloposuvom na polohy jednotlivých drážok a na každej polohe vyfrézuje naprogramovanú drážku. Poradie frézovania jednotlivých dlhých drážok je optimalizované. Nástroj vykoná nájazd na okraj drážky, vojde do materiálu do určitej hĺbky a pokračuje v horizontálnom smere po osi drážky. Na opačnej strane drážky opäť vykoná prísuv do hĺbky (jeho veľkosť určuje parameter MID) a pokračuje v horizontálnom smere po osi drážky späť. Proces sa opakuje, dokým sa nedosiahne požadovaná hĺbka DP/DPR. Pri zadávaní parametrov stačí zadať jeden z parametrov DP a DPR, v prípade, že sú zadané obidva parametre, platí parameter DPR.

Pre frézovanie je potrebné zvoliť nástroj takého priemeru, aká má byť požadovaná šírka drážky. Ideálnym nástrojom pre frézovanie drážok je stopková fréza ("drážkovač").

Formát bloku v programe:

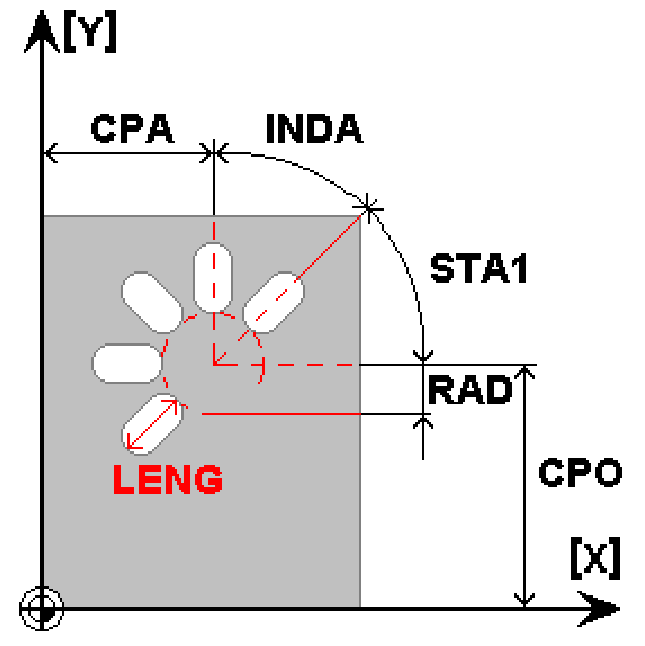

LONGHOLE(RTP,RFP,SDIS,DP,DPR,NUM,LENG,CPA,CPO,RAD,STA1,INDA,FFD,FFP1,MID)

Skratka Názov parametru Význam
RTP  Rovina návratu (absolútne)   Udáva výšku roviny nad materiálom, do ktorej sa vráti nástroj po vykonaní cyklu.
RFP Referenčná rovina (absolútne)   Výška povrchu čela obrobku, nulový bod je väčšinou na čele obrobku,        čiže najčastejšie sa zadáva RFP = 0.
SDIS Bezpečnostná vzdialenosť   Vzdialenosť od povrchu obrobku, na ktorú môže nástroj prísť rýchloposuvom. Keď sa        nástroj dostane na túto úroveň, automaticky zvolí naprogramovaný pracovný posuv F.
DP Hĺbka drážky (absolútne)   Hĺbka drážky vzťahujúca sa na nulový bod.
DPR Hĺbka drážky (relatívne)   Hĺbka drážky vzťahujúca sa na referenčnú rovinu.
NUM Počet drážok   Celkový počet dlhých drážok na kružnici.
LENG Dĺžka drážky
CPA Stred kružnice v X   Súradnica X stredu kružnice, na ktorej budú rozmiestnené drážky.
CPO Stred kružnice v Y   Súradnica Y stredu kružnice, na ktorej budú rozmiestnené drážky.
RAD Rádius kružnice   Rádius vnútornej kružnice, na ktorej budú rozmiestnené drážky. Ak sa programuje iba   jedna drážka, zadáva sa RAD = 0.
STA1 Počiatočný uhol    Uhol osi cez stred prvej drážky vo vzťahu k osi X.
INDA  Uhol delenia   Uhol medzi jednotlivými drážkami na kružnici. Ak zadáme INDA = 0, drážky sa   rozmiestnia po kružnici rovnomerne.
FFD  Posuv pre prísuv
do hĺbky		   Posuv pre pohyb nástroja vo vertikálnom smere pri obrábaní drážky.
FFP1  Posuv pre obrábanie plôch   Posuv pre pohyb nástroja v horizontálnom smere pri obrábaní drážky.
MID  Max. hĺbka prísuvu   Maximálna hĺbka prísuvu na jedno zanorenie nástroja do materiálu. Udáva sa bez   znamienka.
