SLOT1 - drážky pre pero na kružnici

Cyklus SLOT1 slúži na vyfrézovanie drážok pre pero rozmiestnených radiálne ku kružnici. Nástroj vykoná nájazd rýchloposuvom na polohy jednotlivých drážok a na každej polohe vyfrézuje naprogramovanú drážku. Poradie frézovania jednotlivých dlhých drážok je optimalizované. Parametrom VARI sa dá nastaviť spôsob zahĺbenia nástroja do materiálu, v prípade kolmého zahĺbenia, nástroj vykoná nájazd na okraj drážky a vojde do materiálu do určitej hĺbky. Vykoná pohyb po kružnici, rádius kružnice závisí od šírky drážky. Nástroj pokračuje v smere osi drážky v takej vzdialenosti od nej, aby bola dosiahnutá požadovaná šírka. Na opačnej strane znovu vykoná pohyb po kruhovej krivke a vráti sa späť. Opäť nasleduje zahĺbenie a proces sa opakuje, dokým nie je dosiahnutá požadovaná hĺbka drážky DP/DPR. Pri zadávaní parametrov stačí zadať jeden z parametrov DP a DPR, v prípade, že sú zadané obidva parametre, platí parameter DPR.

Ide o podobný cyklus ako LONGHOLE, ale šírka drážky sa tu programuje a musí byť väčšia než priemer nástroja, maximálne však dvojnásobná. Ideálnym nástrojom pre frézovanie drážok je stopková fréza ("drážkovač").

Formát bloku v programe:

SLOT1(RTP,RFP,SDIS,DP,DPR,NUM,LENG,WID,CPA,CPO,RAD,STA1,INDA,FFD,FFP1,MID,CDIR,FAL,VARI,MIDF,FFP2,SSF,FALD,STA2)

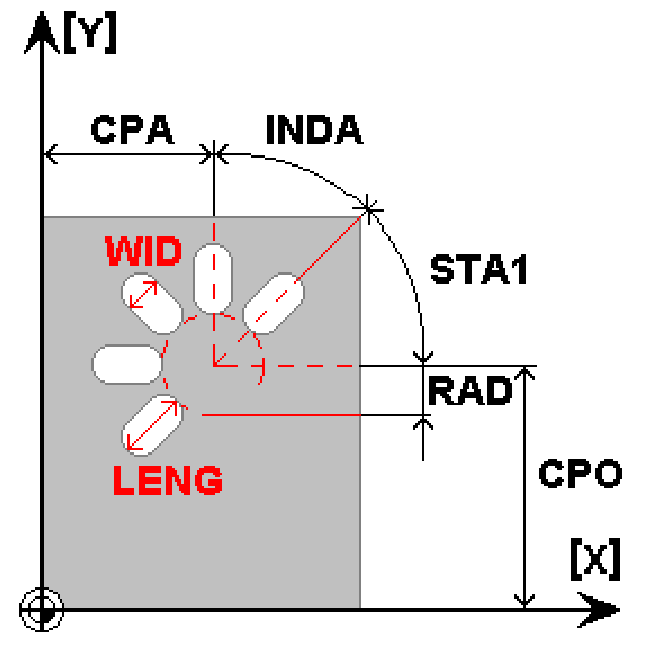

Skratka Názov parametru Význam
RTP  Rovina návratu (absolútne)   Udáva výšku roviny nad materiálom, do ktorej sa vráti nástroj po vykonaní cyklu.
RFP Referenčná rovina (absolútne)   Výška povrchu čela obrobku, nulový bod je väčšinou na čele obrobku,        čiže najčastejšie sa zadáva RFP = 0.
SDIS Bezpečnostná vzdialenosť   Vzdialenosť od povrchu obrobku, na ktorú môže nástroj prísť rýchloposuvom. Keď sa        nástroj dostane na túto úroveň, automaticky zvolí naprogramovaný pracovný posuv F.
DP Hĺbka drážky (absolútne)   Hĺbka drážky vzťahujúca sa na nulový bod.
DPR Hĺbka drážky (relatívne)   Hĺbka drážky vzťahujúca sa na referenčnú rovinu.
NUM Počet drážok   Celkový počet drážok pre pero na kružnici.
LENG Dĺžka drážky
WID Šírka drážky
CPA Stred kružnice v X   Súradnica X stredu kružnice, na ktorej budú rozmiestnené drážky.
CPO Stred kružnice v Y   Súradnica Y stredu kružnice, na ktorej budú rozmiestnené drážky.
RAD Rádius kružnice   Rádius vnútornej kružnice, na ktorej budú rozmiestnené drážky. Ak sa programuje iba   jedna drážka, zadáva sa RAD = 0.
STA1 Počiatočný uhol    Uhol osi cez stred prvej drážky vo vzťahu k osi X.
INDA  Uhol delenia   Uhol medzi jednotlivými drážkami na kružnici. Ak zadáme INDA = 0, drážky sa   rozmiestnia po kružnici rovnomerne.
FFD  Posuv pre prísuv
do hĺbky		   Posuv pre pohyb nástroja vo vertikálnom smere pri obrábaní drážky.
FFP1  Posuv pre obrábanie plôch   Posuv pre pohyb nástroja v horizontálnom smere pri obrábaní drážky.
MID  Max. hĺbka prísuvu   Maximálna hĺbka prísuvu na jedno zanorenie nástroja do materiálu. Udáva sa bez   znamienka.
CDIR Smer obrábania   Týmto parametrom sa určuje druh a smer frézovania drážok:
  0x = súsledné frézovanie
  1x = nesúsledné frézovanie
  x2 = v smere hodinových ručičiek (G2)
  x3 =  proti smeru hodinových ručičiek (G3)
FAL Prídavok na dokončovanie   Prídavok na dokončenie stien drážky, zadáva sa ak sa jedná o prvé frézovanie.
VARI Spôsob obrábania

  Spôsoby zanorenia:
  0x = zanorenie rýchloposuvom (G0)
  1x = zanorenie pracovným posuvom (G1)
  3x = oscilácia - zanorenie nástroja do materiálu po rampe (našikmo)
  Spôsoby obrábania:
  x0 = hrubovanie a dokončenie na konečnú mieru
  x1 = hrubovanie s prídavkom na dokončovanie
  x2 = dokončovanie na konečnú mieru
MIDF Max. hĺbka prísuvu pre dokončovanie   Maximálna hĺbka prísuvu na jedno zanorenie nástroja do materiálu pri dokončovaní.   Udáva sa bez znamienka.
FFP2 Posuv pre dokončovanie   Posuv pre pohyb nástroja v horizontálnom smere pri dokončovaní drážky.
SSF Frekvencia otáčania pre dokončovanie   Frekvencia otáčania vretena pri dokončovaní drážky.
FALD Prídavok na dokončenie dna   Prídavok na dokončenie dna drážky.
STA2 Uhol max. zanorenia   Uhol určuje maximálny uhol rampy v prípade VARI 3x.
