POCKET4 - kruhové vybranie (kapsa)

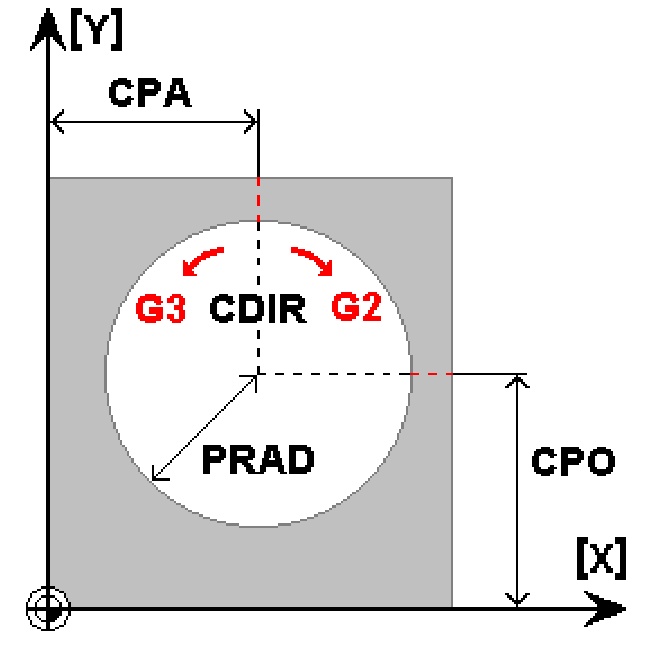

Cyklus POCKET4 je rozšírením cyklu POCKET2. Vo všeobecnosti sa cykly POCKET3 a POCKET4 používajú pri polotovaroch, ktoré už sú nahrubo obrobené a treba ich "dočistiť", napríklad v prípade odliatkov. Posuv do hĺbky začína vždy od stredu vybrania, prípadne sa prevádza kolmo. V prípade plného materiálu je vhodné v tomto mieste predvŕtať. Nástroj nabehne rýchloposuvom na stred vybrania (kapsy) do výšky bezpečnostnej vzdialenosti (SDIS) nad referenčnú rovinu (RFP) a vybranie frézuje zo stredu až po požadovanú hĺbku DP. Po obrobení sa nástroj vráti rýchloposuvom do výšky roviny návratu (RTP).

Dĺžka a šírka vybrania musí byť väčšia než priemer nástroja, inak sa cyklus preruší alarmom. Cyklus môžeme použiť pre hrubovanie i dokončovanie, pri dokončovaní je nutné použiť čelnú frézu. Pred spustením cyklu musí byť aktivovaná korekcia nástroja, inak systém vyhodí alarm.

Nové funkcie oproti POCKET2:

  • je možné určiť súsledné/nesúsledné frézovanie,
  • je možné programovať max. šírku posuvu pri hrubovaní,
  • dá sa programovať prídavok na dne kapsy,
  • je možné určiť stratégiu zavŕtania,
  • je možné určiť krátke dráhy pre nájazd v rovine pri dokončovaní,
  • dá sa zohľadniť kontúra hrubého dielu v rovine a jeho rozmeru na dne (AP1,AD).

Formát bloku v programe:

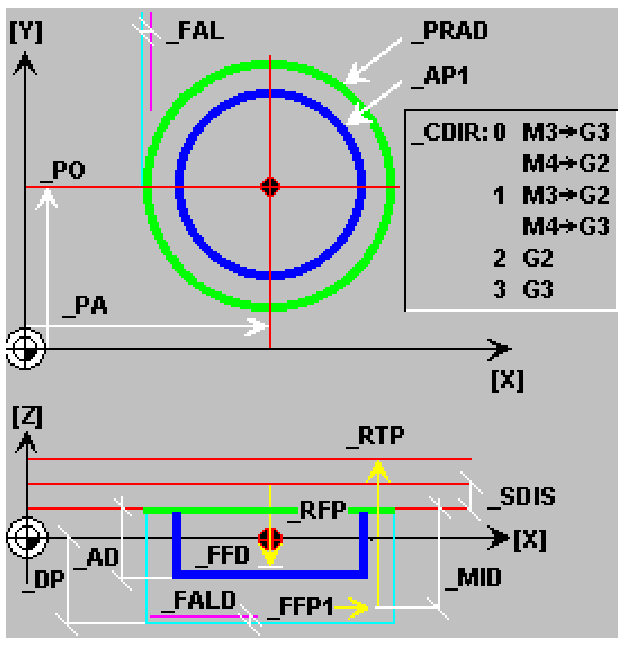

POCKET4(RTP,RFP,SDIS,DP,PRAD,PA,PO,MID,FAL,FALD,FFP1,FFD,CDIR,VARI,MIDA,AP1,AD,RAD1,DP1)

Skratka Názov parametru Význam
RTP  Rovina návratu (absolútne)   Udáva výšku roviny nad materiálom, do ktorej sa vráti nástroj po vykonaní cyklu.
RFP Referenčná rovina (absolútne)   Výška povrchu čela obrobku, nulový bod je väčšinou na čele obrobku,        čiže najčastejšie sa zadáva RFP = 0.
SDIS Bezpečnostná vzdialenosť   Vzdialenosť od povrchu obrobku, na ktorú môže nástroj prísť rýchloposuvom. Keď sa        nástroj dostane na túto úroveň, automaticky zvolí naprogramovaný pracovný posuv F.
DP Hĺbka drážky (absolútne)   Hĺbka drážky vzťahujúca sa na nulový bod.
PRAD Rádius    Rádius kruhového vybrania.
PA Stred vybrania v osi X
PO Stred vybrania v osi Y
MID  Max. hĺbka prísuvu   Maximálna hĺbka prísuvu na jedno zanorenie nástroja do materiálu. Udáva sa bez   znamienka.
FAL Prídavok na dokončovanie   Hrúbka materiálu na stenách vybrania ponechaná na dokončenie (hladenie) na   konečnú mieru.
FALD  Prídavok na dokončovanie   Hrúbka materiálu na dne vybrania ponechaná na dokončenie (hladenie) na konečnú   mieru.
FFP1 Posuv pre obrábanie plôch   Posuv pre pohyb nástroja v horizontálnom smere pri obrábaní.
FFD Posuv pre prísuv
do hĺbky		   Posuv pre pohyb nástroja vo vertikálnom smere pri obrábaní.
CDIR Smer obrábania

  0 = súsledné frézovanie
  1 = nesúsledné frézovanie
  2 = v smere hodinových ručičiek (G2)
  3 = proti smeru hodinových ručičiek (G3)
VARI Spôsob obrábania

 Spôsoby zahĺbenia:
  0x = kolmo na stred vybrania rýchloposuvom (G0)
  1x = kolmo na stred vybrania pracovným posuvom (G1)
  2x = okolo stredu vybrania po skrutkovici
  Spôsoby obrábania:
  x1 = hrubovanie s prídavkom na dokončovanie
  x2 = dokončovanie na konečnú mieru
MIDA Max. šírka prísuvu    Maximálna šírka prísuvu pri hrubovaní v rovine.
AP1 Hrubý rozmer    Priemer predvyrobeného zahĺbenia v polotovare (odliatku a pod.).
AD Hrubý rozmer hĺbky   Hĺbka predvyrobeného zahĺbenia v polotovare (odliatku a pod.).
RAD1 Polomer skrutkovice   Možnosť zanorenia nástroja do materiálu okolo stredu vybrania po dráhe skrutkovice.
DP1 Prísuv na otáčku pri zahĺbení   Dĺžka vertikálneho pohybu nástroja pri zahĺbení do materiálu na jednu otáčku.
