3D - ToolGenerator

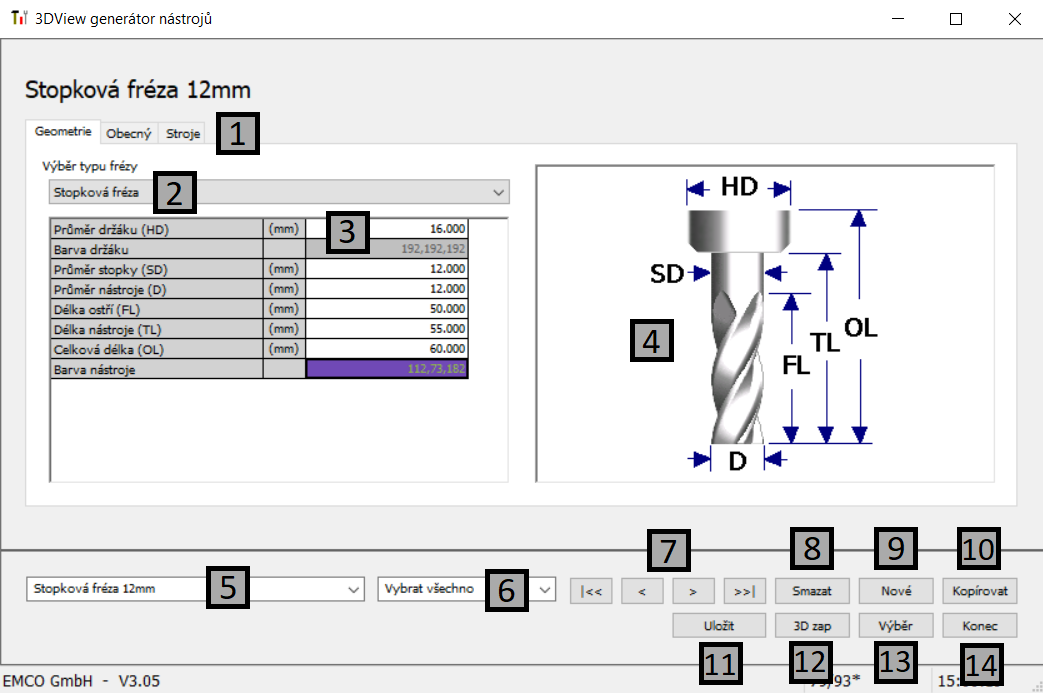

3D-ToolGenerator je knižnica nástrojov, kde môže užívateľ modifikovať existujúce alebo vytvárať nové nástroje. Na obrázku je zobrazené rozhranie tohto doplnkového softvéru i s vyznačením jednotlivých funkcií.

1 – Prepínanie medzi kartami o geometrických a všeobecných informáciách a informáciách o príslušných strojoch.

2 – Výber typu nástroja.

3 – Okno umožňujúce zadanie rozmerov nástroja.

4 – Grafická podpora pre zadávanie rozmerov nástroja.

5 – Výber konkrétneho nástroja pre zvolený typ.

6 – Výber typu nástroja z možností „Sústružnícke nože“, „Fréza“, „Vrták“ filtruje možnosti výberu na zvolený typ. Možnosť „Vybrať všetko“ výber nástroja neredukuje.

7 – Tlačidlá slúžiace na rýchle listovanie v knižnici nástrojov.

8 – Tlačidlo na vymazanie nástroja.

9 – Tlačidlo na vytvorenie nových nástrojov.

10 – Tlačidlo na kopírovanie nástrojov.

11 – Tlačidlo na uloženie vykonaných zmien.

12 – Tlačidlo pre zapnutie 3D vyobrazenia zvoleného nástroja.

13 – Tlačidlo pre ľubovoľné zoradenie sústružníckych, frézovacích a vŕtacích nástrojov v okne 5.

14 – Tlačidlo na ukončenie aplikácie.
